Промышленные и бытовые насосы Ливгидромаш изготавливаются на крупнейшем российском предприятии, которое выпускает более 1000 моделей насосных агрегатов.
Инновационные технологии, автоматизация модернизированного производства, мощная техническая база позволяют заводу Ливгидромаш занимать лидирующие позиции в области насосостроения, предлагая надежные, энергоэффективные приборы различной мощности и назначения.
Специализируясь на производстве и продаже насосов для ЖКХ, нефтегазовой, энергетической, металлургической, химической отрасли, компания поставляет на рынок широкую номенклатуру качественного насосного оборудования.
ВКС - горизонтальные, вихревые, консольные электронасосные агрегаты. Предназначены для перекачивания воды, нейтральных и химически активных жидкостей, неагрессивных к материалам проточной части, вязкостью до 36 сСт, с содержанием твёрдых включений не более 0,01% по массе и размером не более 0,05 мм.
Обозначение в марке типа уплотнения вала: - с сальниковым уплотнением - не обозначается (стандартное исполнение),
- с одинарным торцевым уплотнением - обозначается -1Г,
- с двойным торцовым уплотнением - обозначается -2Г.
Конструктивные исполнения насосов: - ВК – вихревой консольный,
- ВКС – вихревой консольный самовсасывающий (максимальная высота всасывания - 4 м). Отличается от ВК наличием водоотделительного колпака на выходе из насоса,
- ВКО - вихревой консольный с рубашкой обогрева.
Материалы проточной части насосов ВК: - "А" – проточная часть - чугун (температура перекачиваемой среды от –15 до +85 ºC), вал - сталь Ст 45,
- "Б" - проточная часть - бронза (температура перекачиваемой среды от –40 до +85 ºC), вал - сталь 95Х18,
- "К" - проточная часть - нержавеющая сталь 12Х18Н9ТЛ (температура перекачиваемой среды от –40 до +85 ºC), вал - 95Х18.
Материал рабочего колеса для всех насосов - сталь 20Х13.
Цена насосов в исполнении из бронзы и нержавеющей стали - по запросу.
Насосы серии Д — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун. Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливается сальниковое уплотнение.
Насосы серии Д применяются в различных в системах холодного и горячего водоснабжения на объектах промышленности и жилищно-коммунального хозяйства, в системах мелиорации и водозабора, на объектах химической отрасли, на объектах нефтепереработки и системах пожаротушения.
Преимуществами насосов серии Д являются такие характеристики , как простота и легкость выполнения ремонтных работ без отключения от трубопровода, работа с морской и пластовой водой, которые являются агрессивной средой, а также работа с нетоксичными жидкостями.
Технические характеристики:
подача - от 70 до 2000 м³/час;
напор - от 10 до 125 м;
частота вращения электродвигателя от 730 до 2900 об./мин.;
мощность электродвигателя - от 22 до 630 кВт;
средний ресурс 30000-35000 часов до капитального ремонта.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ насоса (что значит марка насоса):
Например 1Д200-90а с э/д 90 кВт, где:
1 - первая модернизация;
Д - двустороннего входа;
200 – подача, м3/ч;
90 – напор, м.в.ст.;
a - индекс обточки рабочего колеса: а, б - уменьшенный диаметр рабочего колеса (первая, вторая подрезка);
90 кВт – мощность электродвигателя.
Насос ГНОМ предназначен для грязной воды, для откачивания из подвалов, колодцев, траншей, котлованов. Допускается перекачивание пресной чистой воды, грязной воды плотностью до 1100 кг/м3, с содержанием твёрдых взвешенных частиц до 10% по массе, размером до 5 мм, температурой до +35 °С, а насосы ГНОМ с индексом "Т" или "Тр" - до +60 °С. Самые высокотемпературные ГНОМы - и индексом "Г" - до +95°С.
Насосы могут работать только в полностью погруженном состоянии, иначе есть риск перегрева двигателя при длительной работе на воздухе. Если есть риск оголения верхней части насоса из-за низкого уровня воды, то надо брать насос с рубашкой охлаждения (см. следующую таблицу).
Уплотнение вала насоса – торцовое с разделительной камерой или сальниковое (в зависимости от модели).
Возможна поставка некоторых насосов гном во взрывозащищенном исполнении.
Насосы МиниГНОМ, ГНОМ 10-10 Д_220В (Ливны), ГНОМ 16-16 Д_220В (Ливны) снабжены поплавковыми выключателями и имеют напряжение питания 220В.
Шестеренные насосы типа НМШ /дизельное топливо, нефть, отработка, масло/
НМШ, Ш — горизонтальные насосные агрегаты на базе шестеренных насосов типов НМШ и Ш, предназначены для перекачивания нефтепродуктов: масла (в том числе и отработанного), мазута, нефти температурой до +70°С и дизельного топлива с температурой до +40°С, вязкостью до 2250 сСт. Насос НМШГ 8–25 имеет рубашку обогрева (охлаждения) и может перекачивать жидкости с температурой до +150°С. Высота всасывания - до 4,5...5 метров.
Насосы типа НМШ и Ш имеют встроенный предохранительный (перепускной) клапан, позволяющий отрегулировать в условиях эксплуатации максимальное рабочее давление, создаваемое насосом.
Материал деталей проточной части — чугун (не обозначается), бронза (Б).
Уплотнение вала — торцовое.
Возможна комплектация взрывозащищенными электродвигателями.
Расшифровка обозначения марки на примере насоса НМШ 2-40-1,6/16(Б)-5:
- "НМШ" - насос масляный шестеренный,
- "2" - подача 2 литра на 100 оборотов,
- "40" - наибольшее давление насоса, которое он может развить,
- "1,6" - реальная производительность насоса в м3/час,
- "16" - реальное давление насоса в атм,
- "Б" - проточная часть из борнзы (из чугуна - не обозначается)
- "-5" или "-10" общепромышленный электродвигатель минимальной или максимальной мощности для насоса данной марки,
- "-1" или "-11" - взрывозащищенный электродвигатель минимальной и максимальной мощности для насоса данной марки.
C 2017 новая маркировка насосов (добавляется "хвост"): НМШ 2-40-1,6/16(Б)-ТВ3-Р1-Ф-Е У2 - "ТВ1" - тип уплотнения и его производитель (цифра): "Т" - одинарное торцевое уплотнение, "ТВ" - одинарное торцевое уплотнение с вспомогательным уплотнением, "ТД" - двойное торцевое уплотнение,
"ТТ" - двойное торцевое уплотнение по схеме "тандем", "С" - сальниковое уплотнение
"1" - ГМС Лмивгидромаш, "2" - Burgman, "3" - Унихимтек, "4" ТРЭМ Инжиниринг, "5" - Герметика, "6" John Crane, "7" - Аессил, "8" - НПК "МегаТехКом".
- "Р1"- метериал РТИ: "Р1" - резина 3826, "Р2" - резина ИРП-1314, "Р3" - резина СБ-26, "Р4" - другие марки резины
- "Ф" - материал подшипников скольжения: "Б1" - бронза О5Ц5С5, "Б2" - бронза О5С25, "Ф" - алюминий с металлофторопластовым вкладышем, "Гр" - материал на основе углеграфита, "Ю" - спав В96Ц1Т1.
- "Е" - взрывобезопасное исполнение
- "У" - климатическое исполнение по ГОСТ 15150-69
- "2" - категория размещения по ГОСТ 15150-69
Новое окончание насосов в стандартном исполнении:
- до +70С: ТВ3-Р1-Ф
- до +150С: ТВ3-Р2-Б1
- до +250С: ТВ1-Р3-Гр
СМ, СМС — горизонтальные, центробежные, консольные, одноступенчатые эл. насосные агрегаты. Предназначены для перекачивания бытовых и промышленных загрязненных жидкостей с рН 6-8,5, плотностью до 1100 кг/м3, кинематической вязкостью не более 1.10-6 м2/с, температурой до 90°С, с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа.
Пример полного обозначения насоса СМ100-65-200а/2, где:
— 100 — условный диаметр входного патрубка (мм),
— 65 — условный диаметр напорного патрубка,
— 200 — условный диаметр рабочего колеса (мм),
— а — первая обточка рабочего колеса (б –вторая обточка р.к.),
— 2 — обозначение частоты вращения 2900 об/мин (4 –1450 об/мин, 6 –960 об/мин.),
Материал деталей проточной части — серый чугун.
Типы насосов: Сточно-массные насосы СМ - консольные горизонтальные, одноступенчатые с центробежным колесом закрытого типа.
Сточно-массные насосы CMC - консольные горизонтальные, одноступенчатые с открытым колесом свободно-вихревого типа.
СД — горизонтальные, СДВ — вертикальные, центробежные, одноступенчатые, консольные электронасосные агрегаты. Предназначены для перекачивания бытовых, промышленных и сточных вод, а также других загрязненных жидкостей с рН 6-8,5, кинематической вязкостью не более 1.10-6м2/с, плотностью до 1050 кг/м3, температурой до 80°С, с содержанием абразивных частиц по объему не более 1%, размером до 6 мм и микротвердостью не более 9000 МПа.
Материал проточной части — чугун.
Уплотнение вала — двойной мягкий сальник.
Отличие насосов СМ от СД: у СМ напорный патрубок расположен посередине насоса (по оси симметрии, стандарт ISO), у СД - напорный патрубок сбоку улитки.
Насосы типа А1 3В — трехвинтовые горизонтальные насосы, с односторонним подводом жидкости, с подшипниками скольжения, расположенными в зоне перекачиваемой жидкости. Предназначены для перекачивания нефтепродуктов вязкостью от 3 до 760 сСт с температурой до +80 С.
(Некоторые модели возможно изготовить с рабочим диапазоном до +150С по заказу).
Материал основных деталей: корпус — бронза, вкладыш — бронзовый, винты — стальные.
Уплотнение вала — торцевое.
ВНИМАНИЕ! В таблице приведены насосы в общепромышленном исполнении.
Если требуются насосы в морском исполнении, то это следует указывать при заказе. Цены на них будут другие!!!
Насосы центробежные самовсавывающие с воздухоотделителем предназначены для перекачивания молока и сходных с ним по вязкости и химической активности пищевых продуктов температурой не выше +90 °С.
Агрегаты приобретает самовсасывающую способность в результате применения воздухоотделителя, сопла, лопаток рабочего колеса и изогнутой вверх всасывающей трубы. Рабочее колесо, вращаясь, образует в рабочей камере насоса воздушно-жидкостную смесь. Таким образом, этот процесс в насосе продолжается до тех пор, пока не будет создано необходимое разряжение для подъема жидкости через всасывающий трубопровод и заполнения рабочей камеры насоса.
Для защиты электродвигателя от попадания на него воды установлен облицовочный кожух из нержавеющей стали. Уплотнение вала – торцевое.
Все детали насоса, соприкасающиеся с перекачиваемой жидкостью, выполнены из нержавеющей стали 12Х18Н10Т и материалов, разрешенных для применения в пищевой промышленности Минздравом РФ.
ВНИМАНИЕ! Аббревиатура "б/д" означает - БЕЗ ДВИГАТЕЛЯ!
Есть импортные аналоги насосов НЦС 12/10 и ОНЦ1-12,5/10.
Это модели NOVAX 50M (на 220В) и NOVAX 50T_380В (см. вше раздел "Самовсасывающие насосы с реверсом типа BE и NOVAX").
Дополнительным преимуществом этих насосов является возможность перекачивать жидкость в обоих направлениях (наличие реверса).
Назначение:
Ручной насос РК-2 предназначен для перекачивания пресной и морской воды, нефтепродуктов и других жидкостей сходных с водой по физическим свойствам и химической активности с температурой до +50°С и кинематической вязкостью до 0,2*10-4 м2/с (до 3,0°Ву).
Допускаемая вакуумметрическая высота всасывания - до 7 метров, желательно использовать обратный клапан на всасывании.
Конструкция:
Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары чугунных клапанов с резиновыми шайбами (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении.
Насос приводится в действие с приложением мускульной силы человека, может использоваться в промышленности, сельском хозяйстве, быту, т.е. там, где нет электричества.
В наличии имеется также импортный аналог, насос К2. При более высоком качестве изготовления, он имет сопоставимую цену. С характеристиками насоса K2 можно ознакомиться здесь: К2. К тому же насос K2 - лишь один из целой линейки ручных крыльчатых насосов, что позволяет выбрать насос, идеально подходящий для конкретных условий по производительности и габаритам.
Водокольцевые вакуумные насосы серии ВВН предназначены для откачки неагрессивных по отношению к чугуну паров и газов с целью создания вакуума в технологических процессах в химической, целлюлозно-бумажной, горно-добывающей, текстильной, пищевой, металлургической, машиностроительной, фармацевтической и других отраслях промышленности, а также в коммунальном и сельском хозяйствах.
Достоинством данных агрегатов является способность откачивать почти любые газы и пары, в том числе загрязнённые и запылённые. Эти насосы ещё с советских времён встроены во многие отечественные технологические цепочки, для них характерны простота и надёжность отработанной годами кондовой конструкции. Динамически отбалансированные роторы насосов уменьшают вибрацию и увеличивают ресурс работы насосов.
Назначение и конструкция: Бурун® Н1В – самовсасывающий винтовой дренажный насос.
Насос может использоваться для перекачивания сильнозагрязненных жидкостей (в том числе вязких) с включениями твердых частиц размером до 2 мм.
Максимальная вязкость:
- до 2000 сСт у насоса Бурун Н1В 2,5/4-0,75/4,
- до 3000 сСт у насоса Бурун Н1В 2,5/4-0,37/6 и Бурун Н1В 2,5/4-0,25/8.
Основное назначение – очистка отстойных и выгребных ям, полив и орошение садовых участков.
Также возможно перекачивание нейтральных вязких жидкостей, которые неагрессивны к деталям насоса.
Обойма насоса изготовлена из маслобензостойкой резины ИРП 1068.
Рабочая температура - до +35С.
Высота самовсасывания - до 5 метров.
Материалы: Корпусные детали выполнены из алюминия и высокопрочной пластмассы. Обойма - резина. Винт - нержавеющая сталь. Уплотнение вала – манжетное.
Преимущества насосов серии БУРУН: - равномерный не пульсирующий поток перекачиваемой жидкости. Это позволяет не перемешивать жидкость и сохранять ее структуры.
-высокая способность к самовсасыванию;
-простота конструкции, обеспечивающая удобство обслуживания насоса. Насос состоит из трех основных частей: нержавеющего винта, резиновой обоймы и уплотнения вала;
-подача насоса пропорциональна скорости вращения. Это позволяет легче регулировать параметры насоса при наличии частотного привода;
-высокое давление насоса при небольшом габарите обеспечивается конструкцией обоймы с саморегулирующим зазором. Зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличении давления.
Условные обозначения: Например, Бурун® Н1В 2,5/4–М0,75/4_220В: - Бурун® - марка насоса;
- Н1В - конструктивное исполнение Н1В – самовсасывающий дренажный;
- 2,5 - номинальная подача, м3/ч;
- 4 - давление на выходе из насоса, кгс/см2;
- М - питание 220В (без "М" - 380В);
- 0,75 - мощность электродвигателя, кВт;
- 4 - количество полюсов электродвигателя, которое говорит об оборотах ротора ("2" - 3000 об/мин, "4" - 1500 об/мин, "6" - 1000 об/мин, "8" - 750 об/мин).
Насос с напряжением 220 Вольт поставляется с пускателем и кабелем 1,7 м.
Назначение Бурун® серии СХ – переносной самовсасывающий винтовой насос для перекачивания воды, пищевых продуктов (тесто, сметана, масла, пищевые кремы и наполнители, соусы, джемы, мёд, варенье, кетчуп и мн. др.), где нежелательно их перемешивание и вспенивание.
Конструкция данной серии электронасосов ориентирована для такого использования, когда необходимо обеспечить компактность, легкость в установке и простоту обслуживания.
Рабочая температура жидкости при работе в постоянном режиме до +35С, кратковременно (не более 20 минут в час) до +70С. При установке специальной обоймы возможна кратковременная работа до +150С.
Высота самовсасывания - до 5 метров.
Максимальная вязкость:
- до 1000 сСт у насоса Бурун СХ 3,6/4-0,75/2 во всех модификациях;
- до 2000 сСт у насосов Бурун СХ 0,3/4 , Бурун СХ 1,8/4 , Бурун СХ 3,6/4-0,75/4 и Бурун СХ 6/4;
- до 3000 сСт у насосов Бурун СХ 0,9/4 и Бурун СХ 1,2/4.
Преимущества пищевых насосов серии БУРУН СХ : - равномерный не пульсирующий поток перекачиваемой жидкости. Благодаря этому работа винтовых электронасосов не приводит к разрушению структуры продукта и вспениванию:
высокая способность к самовсасыванию,
- простота конструкции, обеспечивающая удобство обслуживания насоса: бурун состоит из трех основных частей: нержавеющего винта, обоймы и торцевого уплотнения,
- высокое давление насоса при небольшом габарите обеспечивается конструкцией обоймы с саморегулирующим зазором. Зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличении давления,
- возможность использования в качестве дозатора (при установке частотного преобразователя).
Условное обозначение Бурун СХ 3,6/4-(М)0,75/2-Б: - "Бурун СХ" - марка,
- "3,6" - МАКСИМАЛЬНАЯ производительность насоса в м3/час,
- "4" - МАКСИМАЛЬНОЕ давление насоса в атм,
- "М" - напряжение питания 220В (без "М" - 380В),
- "0,75" - мощность э/д в кВт,
- "2" - количество полюсов э/д, показывает частоту вращения вала э/д ("2" - на 2900 об/мин, "4" - на 1450 об/мин, "6" - на 1000 об/мин, "8" - на 750 об/мин).
- "Б" - исполнение насоса по эластомеру (материал статора).

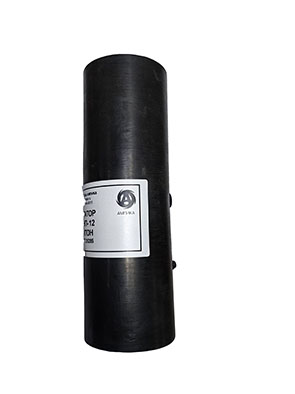

Насосы комплектуются статорами (обоймами) из следующих материалов:
- "А" - АН-140, химстойкая резина (EPDM).
- "Б" - 38ПС-04, пищевая резина черная (EPDM),
- без буквенного обозначения - ИРП 1068, резина МБС (маслобензостойкая),
Возможна установка белой пищевой резины 25-52-563 (NBR).
ВНИМАНИЕ! Для подбора характеристик насосов следует пользоваться диаграммой работы насосов.
Скачать ее можно по ссылке под таблицей.
Для просмотра запчастей, нужно зайти в конкретную модель насоса и посмотреть вкладку "запчасти".
Насосы НМШФ представляют собой шестеренные моноблочные насосы. Предназначены для перекачивания масел, дизельного топлива, мазута подобных нефтепродуктов с вязкостью до 500 сСт при температуре до +90°С. Моноблочное исполнение делает их компактнее, чем насосы НМШ на раме. Байпасный клапан встроен в насосную часть.
Высота всасывания - до 5 метров.
Материал проточной части обозначается буквой в марке насоса: "Ю" - алюминий, "Б" - бронза.
Уплотнение вала - одинарное торцевое.
Возможна комплектация насосов НМШФ электродвигателями во взрывозащищенном исполнении по заказу.
C 2017 года вводится новая маркировка (добавляется дополнительная аббревиатура после марки насоса):
НМШФ 0,6/25-0,25/25Ю-ТВ3-Р1-Ю У2, где:
"ТВ" - одинарное торцевое уплотнение с вспомогательным уплотнением,
3 - производительль уплотнения Унихимтек,
"Р1"- метериал РТИ - резина 3826,
"Ю" - материал подшипников скольжения - спав В96Ц1Т1
Назначение:
Насосы ЦВЦ-Т предназначены для обеспечения циркуляции воды при температуре до +60°С с содержанием твердых механических примесей до 0,01 % по массе и с размерами до 0,1 мм в системах технического водоснабжения.
Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В.
Максимальная температура окружающей среды при эксплуатации +40°С, относительная влажность воздуха до 80 %.
Конструкция:
Электронасосы типа ЦВЦ-T не требуют при эксплуатации технического обслуживания, обладают пониженным уровнем шума. Входной и выходной патрубки электронасосов имеют резьбовые трубные соединения для установки насоса на трубопровод. Электронасосы типа ЦВЦ-Т оснащены серийными асинхронными двигателями, имеют торцовое уплотнение вала.
Преимущества:
За счет усиления циркуляции воды в системе местного или центрального отопления электронасос, вмонтированный в трубопровод, позволяет:
-улучшить обогрев индивидуальных или коллективных жилых домов, производственных помещений;
-снизить расход топлива;
-увеличить напор в трубопроводах горячего или холодного водоснабжения в верхних этажах зданий.
Условные обозначения:
Например: ЦВЦ-6,3-3,5 где:
ЦВЦ - тип электронасоса (центробежный для воды циркуляционный);
ЦВЦ-Т - с торцовым уплотнением;
6,3 - номинальная подача, м3/ч;
3,5 - напор, м;
Ручной скважинный насос для забора воды с глубины до 16 метров
Насос предназначен для подъёма воды из скважин диаметром не менее 100 мм с глубины не более 16 метров. Производительность насоса не менее 1 литра за двойной ход рукоятки. Насос не создает давления на выходе и может служить только для наполнения ведер, канистр и т.п.
Насос крепиться к оголовку скважины диаметром 150...160 мм.
Комплект поставки:
- насос - 1 шт,
- комплект соединительных труб и штанг (по 2 метра) - 8 штук.
ВНИМАНИЕ!!! Этот насос отличается по конструкции от всех приведенных в этом разделе. Он не всасывает жидкость с поверхности (это невозможно с глубины более 9 метров). Сам насос погружается на глубину 16 метров и толкает воду вверх.
Конструкция насоса: Насос состоит из цилиндра 4, соединенного колонной труб 6 и колонной штанг 5 с корпусом 1. Корпус имеет рукоятку 3, соединенную с шарниром 9 на колонне штанг и со стойкой 2 , а так же патрубок 8 для соединения с колонной труб и сливной патрубок 10.
Цилиндр 4 состоит из поршня, перемещающегося в гильзе при движении штока. Поршень имеет канал, соединяющий полость гильзы с колонной труб, перекрываемый обратным клапаном.
Шток к колонне штанг и гильза к колонне труб крепится резьбовыми соединениями. При монтаже насоса цилиндр погружается в жидкость скважины или резервуара, корпус крепится болтами 11 к трубе скважины (резервуара).
При движении рукоятки вниз поршень с закрытым обратным клапаном движется вверх, засасывая жидкость в гильзу через открытый пиковый клапан. При движении рукоятки вверх поршень движется вниз и жидкость из гильзы вытесняется в колонну труб, достигает сливного патрубка и выливается наружу.
Назначение и конструкция: Промышленные многоступенчатые насосы ЦНСг предназначены для перекачки воды под большим давлением (отдельные модели создают напор до 50 атм.) с частицами размером не более 0,1 мм и не более 0,1% по объёму, и PH 7...8,5. Применяются для закачки воды в котлы на ТЭЦ, для подачи воды в системах отопления или горячего водоснабжения. Максимальная температура воды - до +105°С.
Корпус насоса изготовлен из чугуна. Уплотнение вала - сальниковая набивка.
Для улучшения кавитационных характеристик насоса, на всасывании может быть установлен шнековый питатель (исполнение насоса "-1"). Это позволяет перекачивать жидкости с температурой, близкой к температуре кипения, без возникновения кавитации в насосе, что не только улучшает гидравлические характеристики насоса, но и увеличивает ресурс его работы.
Насосы многосекционные вертикальные типа 1ЦНСв (г. Ливны)
Назначение и конструкция: Насосы ЦНСв применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу. Корпус многоступенчатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи.
Перекачиваемая жидкость: Насосы центробежные, секционные вертикальные типа ЦНСв и агрегаты электронасосные на их основе предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7...9,2, температурой не более 393К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.
Условные обозначения: Например:
ЦНСв20-120-1 УХЛ4 ТУ 3631-166-05747979-2001
ЦН - центробежный насос;
C - секционный;
В - вертикальный;
20 - подача, м3/ч;
120 - напор, м;
1 - расположение патрубков
УХЛ или Т - климатическое исполнение;
4 или 2 - категория размещения;
Центробежные питательные насосы типа ЦНСп (г. Ливны)
Назначение и конструкция: Насосы ЦНСп 2,5 применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.
Перекачиваемая жидкость: Насосы центробежные, секционные, питательные ЦНСп 2,5 и агрегаты на их основе предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7...9,2, температурой не более 393 К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.
Условные обозначения: Например:
ЦНСп 2,5-120 УХЛ4 ТУ 3631-176-05747979-2001
где ЦН - центробежный насос;
С - секционный;
п - питательный;
2,5 - подача, м3/ч;
120 - напор, м;
Насосы центробежные конденсатные типа 1КС (г. Ливны)
Назначение и конструкция: Насосы (агрегаты) применяются в пароводяных сетях электростанций, работающих на органическом топливе.
Насос 1Кс- центробежный, горизонтальный секционный, с односторонним расположением рабочих колес. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости. Всасывающий патрубок находится в корпусе всасывания и направлен вправо от горизонтальной оси насоса, если смотреть со стороны привода. Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх. Опорные лапы прилиты снизу к корпусам всасывания и нагнетания. Фиксированное положение оси вала обеспечивается жесткой штифтовкой лап корпуса нагнетания и подвижной штифтовкой лап корпуса всасывания. Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечивается кольцами из теплостойкой резины.
Температура перекачиваемой жидкости - до +160С.
Перекачиваемая жидкость: Насосы центробежные конденсатные типа 1Кс и агрегаты электронасосные на их основе, предназначенные для перекачивания конденсата или пресной воды с рН = 6.8...9,2, с содержанием твердых включений с концентрацией не более 5 мг/л с максимальным размером до 0,1 мм.
Условные обозначения: Условные обозначения электронасосного агрегата:
Например:
Насос или агрегат 1Кс 50-55 УХЛ4,
где 1 - порядковый номер модификации;
Кс - конденсатный;
50 - подача, м3/ч;
55 - напор, м;
УХЛ - климатическое исполнение;
4 - категория размещения
Цены указаны на насосы с двигателями серии 5А. Возможно исполнение с двигателями серии АИР.
Шестеренные насосы НМШ высокотемпературные (до +200°С)
Насосы НМШ в высокотемпературном исполнении предназначены для перекачивания масел, дизельного топлива, мазута и т.п. нейтральных жидкостей, без абразивных включений, обладающих смазывающей способностью.
Насосы НМШГ имеют паровую рубашку обогрева и могут перекачивать нейтральные жидкости, которые требуют подогрева (слишком вязкие при низких температурах).
Технические характеристики:
- тип насоса - шестеренный,
- материал проточной части - чугун,
- уплотнение вала - одинарное торцевое + манжетное у насосов НМШ (у НМШГ - одинарное торцевое),
- высота всасывания - до 4,5 метров,
- вязкость жидкости - до 2000 мПа*с,
- рабочая температура:
1) до +150 и до +200°С у насосов НМШ (в зависимости от исполнения)
2) до +200°С у Ш40-4Т и Ш880-2,5Т
3) до +100°С у насосов НМШГ.
Насосы центробежные конденсатные вертикальные типа 1КсВ (г. Ливны)
Назначение и конструкция: Агрегаты применяются в пароводяных сетях электростанций, работающих на органическом топливе.
Агрегат состоит из насоса и электродвигателя, соединенного с ним при помощи втулочно-пальцевой муфты. Основная (быстроходная) ступень насоса, имеет одно или два рабочих колеса, насаженных на быстроходный вал, опорами которого служат подшипники качения и скольжения. На вал монтируется двойное торцовое уплотнение и втулочно-пальцевая муфта. Бустерная (тихоходная) ступень получает вращение от гидротурбины, расположенной в потоке перекачиваемой жидкости за рабочим колесом основной ступени. Бустерная ступень вращается в собственных опорах скольжения, совмещенных с гидростатической пятой. Бустерное колесо установлено на тихоходном валу. Опорный узел крепления к фундаменту выполнен заодно с корпусом насоса.
Перекачиваемая жидкость: Насосные агрегаты типа 1КсВ предназначены для перекачивания конденсата или пресной воды температурой до 433 К (160°С) с рН 6,8:9,2, с содержанием твердых включений концентрацией не более 5мг/л с максимальным размером до 0,1 мм. и микротвердостью не более 6,5 ГПа.
Условные обозначения: Например:
1КсВ 125-71-1 УХЛ4 или 1КсВ 125-71-1 Т2
где 1 - порядковый номер модернизации;
КсВ - конденсатный вертикальный;
125 - подача, м3/ч;
71 - напор, м;
1 - конструктивное исполнение;
УХЛ4 или Т2 - климатическое исполнение и категория размещения.
Насосы центробежные консольные серии 1К и агрегаты электронасосные на их основе предназначены для перекачивания технической воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости, химической активности (с рН=6…9), с содержанием твёрдых включений не более 1% по массе, размером не более 0,2 мм.
Температура перекачиваемой жидкости: от -10 до +85°С (кроме 1К80-50-200, 1К80-65-160, 1К100-80-160, 1К100-65-200,
1К100-65-250, 1К150-125-315 - у них от -10 до +105°С).
ПРИМЕНЕНИЕ
- для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов,
- для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов,
- в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий, включая нефтеперерабатывающие и металлургические отрасли,
- для обеспечения водой садоводческих и дачных посёлков,
- в системах пожаротушения жилых и гражданских объектов,
- на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций, связанных с использованием чистой и технической воды,
УСЛОВНОЕ ОБОЗНАЧЕНИЕ (что значит марка насоса):
Например 1К80-50-200а-с У3.1 ТУ3631-096-05747979-97, где :
1 – индекс модернизации насоса;
К – консольный насос;
80 – диаметр входного патрубка, мм;
50 – диаметр выходного патрубка, мм;
200 –диаметр рабочего колеса (условный), мм;
а - индекс обточки рабочего колеса: а,б,в - уменьшенный диаметр рабочего колеса, л, м - увеличенный диаметр рабочего колеса;
с - тип уплотнения: с - сальниковое уплотнение, т- торцовое уплотнение;
У3.1 – климатическое исполнение и категория размещения.
Типоразмер ответных фланцев: ГОСТ 12815-80, тип 1.
(Подходят фланцу Ду50, 65, 100 по ГОСТ 12820-80)
Уплотнение вала - сальниковое. Возможна поставка с торцовым уплотнением на заказ.
Так же есть возможность комплектации различными видами двигателей (более мощные, взрывозащищенные) - уточняйте у менеджеров. Более подробная информация в прикреплённой документации (pdf-файл под таблицей).
Насосы центробежные консольные типа 2К и агрегаты электронасосные на их основе предназначены для перекачивания в стационарных условиях воды (кроме морской) с рН = 6…9,5 содержащей механические примеси не более 0,1% и размером частиц не более 0,2 мм, а также других жидкостей сходных с водой по плотности и химической активности, с температурой от 263 до 393К (от минус 10 до +120°С).
Насосы 2К относятся к видам изделий 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 ГОСТ 15150-69.
Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.
Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ 26-06-2011-79.
КОНСТРУКЦИЯ Насос типа 2К – центробежный, горизонтальный, консольный с сальниковым уплотнением вала или уплотнением кольцами из композита.
Корпус насоса представляет чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.
Рабочее колесо - одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу - осевой. На несущем диске колеса выполнены радиальные лопатки (импеллер), снижающий осевую силу и давление на сальник. Рабочее колесо крепиться на валу обтекателем, зафиксированным от самоотвинчивания шайбой стопорной.
Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат два подшипника, установленных в кронштейне. Направление вращения ротора – по часовой стрелке, если смотреть со стороны привода.
Присоединительные размеры фланцев – по ГОСТ12815-80 исполнение 1.
===НАСОСЫ ПОСТАВЛЯЮТСЯ ПОД ЗАКАЗ===
ПРИМЕНЕНИЕ для перекачивания чистой воды (холодной, горячей до 120°C) в системах водоснабжения структур ЖКХ, муниципальных водоканалов для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
для обеспечения водой садоводческих и дачных посёлков
в системах пожаротушения жилых и гражданских объектов
на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды
УСЛОВНОЕ ОБОЗНАЧЕНИЕ Например 2К80-50-200а-с У3.1 ТУ3631-096-05747979-97, где :
2 – индекс модернизации насоса;
К – консольный насос;
80 – диаметр входного патрубка, мм;
50 – диаметр выходного патрубка, мм;
200 –диаметр рабочего колеса (условный), мм;
а - индекс обточки рабочего колеса: а,б,в - уменьшенный диаметр рабочего колеса, л, м - увеличенный диаметр рабочего колеса
с - тип уплотнения: с - сальниковое уплотнение, т- торцовое уплотнение
У3.1 – климатическое исполнение и категория размещения.
Электронасоc одновинтовой Бурун ПФ предназначен для перекачивания воды с механическими примесями до 5% по массе, размером до 2 мм и прочих разнородных жидкостей вязкостью до 2000 мПа · с (сП), температурой до 35 0С, кратковременно (до 10 минут) – температурой до 70 0С.
Электронасос может использоваться для откачивания фильтрационных, дождевых и отработанных вод из канализационных ям, а так-же для перекачки различных растворов, взвесей. Электронасос выпускается в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ Например Бурун ПФ 1,8 / 4 - М 0,55/4 ТУ 26-06-1622-92 , где :
Бурун ® – товарный знак;
ПФ – погружной фекальный;
1,8 - идеальная подача, м3/ч;
4 - давление насоса (Рmax), кгс/см2;
М – исполнение двигателя: М – однофазный 220В; без обозначения – трехфазный 380В;
0,55 - номинальная мощность двигателя, кВт;
4 - число полюсов двигателя (4 полюса - 1500 об./мин.).
Насосы серии Ш 3,2/25-1,6/16К представляют собой шестеренные насосы с корпусом выполненным из нержавеющей стали 12Х18Н9Т.
Корпус насоса взрывозащищённый (нержавеющая сталь не даёт искр).
Предназначены для перекачивания химически активных вязких жидкостей, не агрессивных к материалам насоса таким как: краски, лаки, масла, нефтепродукты.
Рабочая температура - от -20 до +100С.
Вязкость перекачиваемой жидкости - до 2000 мПа*с.
Уплотнение вала - двойное торцевое.
Возможна поставка насоса Ш 3,2-25-0,6/6К-Рп-1 с регулируемой подачей (с механическим мотор-вариатором) или с частотным преобразователем.
Битумный насос НМШГ 120-10 предназначен для перекачивания битумов, масел, нефти, мазута, парафина и т.п. при температуре до +200°С и вязкостью от 75 до 3500 мПа*с. Насос имеет рубашку обогрева жидким теплоносителем (максимальная температура обогревающей жидкости - до +180°С).
Тип насоса - шестеренный. Уплотнение вала - сальниковая набивка. Материал корпуса - чугун.
Средняя наработка на отказ - не менее 2250 часов.
Вакуумметрическая высота всасывания - до 5 метров (на жидком масле вязкостью 75 мПа*с, при перекачке жидкостей с другими свойствами высота всасывания может быть меньше).
Российский насос НМШГ 120-10 является полным аналогом белорусского битумного насоса ДС-125 и может использоваться в качестве замены этому насосу. Все посадочные размеры и диаметр вала у данных насосов одинаковые.
Возможна поставка насоса в следующих вариантах исполнения:
- только насосная часть без э/д , рамы, редуктора (например для замены насоса дс-125);
- насос НМШГ 120-10 с мотор-редуктором SK42-160M/4 (11 кВт);
- насос НМШГ 120-10 с отдельным редуктором и э/д 11х1500 на раме (сборка "Насосы Ампика"). При этом электродвигатель может быть как общепромышленным, так и взрывозащищённым.
В PDF файле под таблицей можно посмотреть чертёж, габаритные размеры, характеристики насоса НМШГ и насосной установки с мотор-редуктором.
Промышленные насосы серии КМ - консольные моноблочные (выполненные единым блоком, в отличие от агрегатов на раме серии К) насосы, которые предназначены для перекачивания воды (кроме морской) и ей подобных нейтральных жидкостей с плотностью не более 1100 кг/м3, с содержанием включений размером до 0,1 мм и объёмной концентрацией до 0,2%, с PH=6...9.
Температура перекачиваемой жидкости:
- с сальниковой набивкой (исполнение "С") - до +85ºC,
- с торцевым уплотнением (исполнение "Т") - до +120ºC.
Типоразмер ответных фланцев: ГОСТ 12815-80, тип 1
(подходят фланцу Ду50, 65, 100 по ГОСТ 12820-80).
Проточная часть крепиться непосредственно к фланцу э/д, что позволяет уменьшить массу и габариты насоса, по сравнению с обычными консольными насосами на раме.
Материал проточной части и рабочего колеса - серый чугун.
Расшифровка обозначения на примере насоса КМ 100-65-200а-с, 22 кВт:
КМ - Консольный Моноблочный насос,
100 - диаметр всасывающего патрубка (с переднего торца насоса), мм,
65 - диаметр напорного патрубка (наверх), мм,
200 - диаметр рабочего колеса насоса, мм,
а - первая подрезка (обточка, уменьшение диаметра) рабочего колеса,
с - сальниковое уплотнение (если -т, то торцевое),
22 кВт - мощность электродвигателя.
Назначение: Электронасосы бытовые "Малыш" (БВ 0,12-40) предназначены для подачи воды под давлением из колодцев и скважин диаметром не менее 100 мм. Принцип действия насоса Малыш - вибрационный. Материал насоса - алюминий. Максимальная глубина погружения насоса под воду - до 3 метров. Температура перекачиваемой жидкости - до +35°С.
Насос "Малыш"известен всем многие годы и прекрасно зарекомендовал себя на рынке за это время по соотношению цена/качество. В настоящее время появилось множество клонов этого насоса. Мы продаем насосы марки "Малыш"Российского производства и именно того завода, который начал их выпускать десятилетия назад при СССР.
Конструктивные особенности: Насосы изготавливаются в двух исполнениях: с верхним и нижним забором. Насосы с верхним забором не могут работать в не полностью погруженном состоянии (это может привести к выходу насоса из строя).
Мы продаём насосы "Малыш" с 1 классом защиты от поражения электрическим током, что не только делает насос безопасным в использовании, но и увеличивает ресурс его работы из-за более качественной изоляции.
Технические характеристики: - подача номинальная - 430 л/час (при отсутствии необходимости напора - до 1500 л/час),
- напор номинальный - 40 метров (максимально до 60 метров),
- мощность - 240 Вт,
- класс защиты от поражения электрическим током - I,
- штуцер под шланг 18...22 мм.
Технические характеристики: Аналогичны насосу с верхним забором.
Отличительной особенностью является то, что этот насос должен работать в полностью погруженном состоянии. Этот насос также имеет тепловую защиту.
Возможны ситуации, когда насос может выкачать всю воду из колодца или скважины. Чтобы предотвратить работу насоса "насухую", ведущую, зачастую, к перегреву электродвигателя или разрушению уплотнения вала, необходимо установить реле защиты от сухого хода. Пример работы этого устройства можно увидеть в отрывке передачи телеканала Рен ТВ "Ремонт по-честному" с участием наших технических специалистов и, конечно же, оборудования нашего производства.
Существуют две категории покупателей насосов "Малыш": одни утверждают, что самые лучшие насосы с нижним забором воды, другие - что с верхним. Так как эти две категории делятся примерно в соотношении 50:50, то мы решили продавать оба варианта насоса.
Агрегаты электронасосные типа 2ВВ на их основе предназначены для перекачивания химически неактивных жидкостей в широком диапазоне вязкостей, в том числе водогазонефтяных смесей с содержанием газа до 90% по объему.
Насосы, входящие в состав агрегатов, относятся к изделиям общего назначения (ИОН) вид I (восстанавливаемые) по ГОСТ 27.003‑90, изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ 15150-69.
Агрегаты могут быть использованы для эксплуатации во взрывоопасных и пожароопасных производствах.
Конструкция
Насосный агрегат состоит из двухвинтового насоса и электродвигателя, смонтированных на общей фундаментной раме. Соединение двигателя и насоса осуществляется через соединительную муфту. Муфта закрывается защитным кожухом.
Насос – объемный, горизонтальный. В расточках обоймы насоса размещены два синхронно вращающихся ротора, имеющих специальную винтовую нарезку. Сменная обойма вставлена в сварной корпус насоса.
Вращение с ведущего ротора на ведомый передается через синхронизирующие шестерни. Роторы опираются на подшипники, вынесенные из гидравлической части насоса.
Рабочая полость насоса по торцам закрывается проставками или корпусами подшипников, а валы уплотняются торцовыми уплотнениями.
Направление вращения ведущего ротора – левое (против хода часовой стрелки), если смотреть со стороны электродвигателя.
Для надежной защиты подшипников от попадания перекачиваемой жидкости, на насосах установлены сдвоенные манжеты. Для охлаждения и смазки манжет на корпусах подшипников установлены дозировочные масленки.
Расшифровка обозначения марки на примере насосного агрегата А5 2ВВ 15/40‑8/30:
- А5 - конструктивное исполнение насоса;
- 2ВВ - насос двухвинтовой с выносными подшипниками;
- 15 - подача насоса на жидкости вязкостью 0,75×10-4 м2/с (10°ВУ) , м3/ч;
- 40 - давление насоса на жидкости вязкостью 0,75×10-4м2/с (10°ВУ), кгс/см2;
- 8 - подача насоса на жидкости вязкостью 1×10-4 м2/с (1°ВУ), м3/ч;
- 30 – давление насоса на жидкости вязкостью 1×10-4 м2/с (1°ВУ), кгс/см2;
Особенности
- возможность проведения ремонта с заменой ремкомплекта и сохранением параметров;
- равномерная транспортировка жидкости без пульсации и перемешивания вследствие чего не требуется использование гасителя пульсации и компенсаторов в трубопроводах;
- работа насоса при давлении на входе до 25 кгс/см2;
- насосы комплектуются одинирными торцовыми уплотнениями, по требованию заказчика имеются типоразмеры насосов с комплектацией двойными уплотнениями.
Станция управления и защиты "HMS Control G" предназначена для автоматического и ручного управления дренажным насосом типа «ГНОМ» по сигналу с датчика уровня жидкости.
Рабочий диапазон температур - от 1°С до 35°С.
Степень защиты от воды и пыли IP31 по ГОСТ 14254-80. Вид климатического исполнения УХЛ4 по ГОСТ 15150-69. По степени защиты человека от поражения электрическим током СУиЗ относится к классу 1 по ГОСТ 12.2.007.0-75.
Основные функции станции:
- автоматическое управление электродвигателем по сигналу от датчика уровня;
- автоматическое отключение электродвигателя при коротком замыкании или тепловой перегрузке;
- визуализация сигнала «Работа» на лицевой панели. С лицевой панели шкафа пользователю доступны: выбор режима работы «Ручной/Автомат», пуск/останов насоса (ручной режим).
Расшифровка обозначения марки на примере насоса HMS Control G-2,5:
- HMS Control G - наименование станции
- 2,5 - наибольший допустимый номинальный ток подключаемого
электродвигателя, А
Станция управления и защиты (СУиЗ) HMS Control L3 предназначена для управления и защиты скважинных насосных агрегатов типа ЭЦВ, погружных насосов типа Гном, их аналогов как отечественного, так и импортного производства, а также любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.
Станция обеспечивает работу насосного агрегата в трёх режимах:
- ручной (местный);
- автоматический;
- дистанционный.
СУиЗ соответствует климатическому исполнению У2 или УХЛ4 по ГОСТ15150-69. ( У2 - эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус 40 до плюс 40°С и относительной влажности 100% при 25 С, УХЛ4 - эксплуатация в закрытых отапливаемых помещениях при температуре окружающего воздуха от плюс 1 до плюс 40°Си относительной влажности 80% при 25°С).
Конструкция Станция управления и защиты состоит из щита со съемной монтажной панелью, внутри которого установлены автоматический выключатель, электромагнитный пускатель, устройство плавного пуска (УПП), электромагнитное реле, два клеммных блока (силовой и сигнальный) и датчики тока (токовые трансформаторы). Для исполнений 100...300 дополнительно устанавливаются шунтирующие резисторы для датчиков тока. На дверце щита находится микроконтроллерное устройство управления и защиты "L3" (далее по тексту МК).
В зависимости от исполнения, в состав станции может входить выключатель разъединитель на вводе питания, модуль контроля температуры обмоток двигателя и модуль защиты от импульсных перенапряжений (молниезащита).
На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций.
На задней панели корпуса МК установлены разъемные клеммные зажимы для подключения внешних силовых электрических цепей и датчиков.
Принцип работы СУиЗ основан на обработке сигналов, поступающих от внешних источников на МК, и правлении устройством плавного пуска, включающим / отключающим электродвигатель.
Возможен или ручной режим работы, при котором запуск останов двигателя осуществляется нажатием кнопок "ПУСК", "СТОП", или один из автоматических режимов, при котором запуск останов электродвигателя осуществляется по сигналу(-ам) от датчика(-ов) уровня или давления.
Расшифровка обозначения марки на примере насоса HMS Control L3-120-П-IP54-УХЛ4:
- HMS Control L3 - наименование станции
- 120 - Наибольший номинальный ток насоса, А
- П - Способ пуска насоса: П - плавный пуск, без индекса - прямой пуск (например - HMS Control L3-80-IP54-У2)
- IP54 - Степень защиты корпуса: IP21; IP54
- УХЛ4 - Климатическое исполнение и категория размещения
Станция управления и защиты (далее по тексту СУиЗ) «HMS Control L4» предназначена для управления и защиты любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором как отечественного, так и импортного производства по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.
СУиЗ соответствует климатическому исполнению УХЛ4 по ГОСТ15150-69. (УХЛ4 - эксплуатация в закрытых отапливаемых помещениях при температуре окружающего воздуха от плюс 1 до плюс 40°С и относительной влажности 80% при 25°С).
Степень защиты СУиЗ от воды и пыли - IP 54 по ГОСТ 14254-96.
СУиЗ «HMS Control L4» выполняет:
- защиту электродвигателей асинхронных трехфазных:
- защита электродвигателя от перегрузки/недогрузки по току;
- защита электродвигателя от обрыва, перекоса или неправильного чередования фаз;
- защита электродвигателя от повышения/понижения сетевого напряжения;
- защита электродвигателя от замыкания на корпус;
- защита электродвигателя от перегрева (встроенный в электродвигатель датчик температуры типа Pt100, PTC-термистор или -термоконтакт);
- дополнительная защита от перегрева узлов насосного агрегата (до 4 точек контроля);
- защита электродвигателя и насоса от «сухого» хода.
- автоматическое управление насосными агрегатами в процессе налива/слива жидкостей в емкости - автоматическое поддержание уровня воды в резервуаре;
- автоматическое осушение дренажного приямка по датчикам уровня;
- удаленное управление насосными агрегатами по проводной линии связи(RS-485, протокол ModbusRTU), беспроводное управление и мониторинг по каналам GSM или радиоканалу 433МГц и управление по командам из SMS-сообщений;
- В качестве датчиков уровня могут использоваться одиночные датчики с «сухими» контактами, электроконтактные манометры (ЭКМ) любого исполнения, поплавковые выключатели, кондуктометрические (электродные) и прочие дискретные;
- Возможно использование аналоговых датчиков давления или уровня с унифицированным токовым выходом 4…20(0…20 мА);
- Расширенный температурный диапазон и высокая степень пылевлагозащиты, позволяющая использовать станцию на открытом воздухе;
- Функция охраны помещения с сигнализацией о несанкционированном доступе (возможно SMS-информирование).
Расшифровка обозначения марки на примере насоса HMS Control L4-25-П:
- HMS Control L4 - наименование станции;
- 25 - наибольший допустимый номинальный ток подключаемого электродвигателя, А;
- П - Способ пуска насоса: П - плавный пуск, без индекса - прямой пуск (например - HMS Control L4-25).
Станции HMS Control ST предназначены для управления одним или несколькими центробежными насосными агрегатами типа Д, К, ЦНС или их аналогами, как отечественного, так и импортного производства, работающими в системах водоснабжения, повышения давления, на насосных станциях второго или третьего подъема.
Станция управления с каскадно-частотным управлением может эксплуатироваться при температуре от 0 до 40°С.
Степень защиты от воды и пыли IP54 по ГОСТ 14254-80. Вид климатического исполнения У3 по ГОСТ 15150-69.
Станция обеспечивает работу насосной установки в следующих режимах:
- ручной (местный);
- автоматический по сигналу датчика обратной связи;
- автоматический с заданной постоянной производительностью;
- по дистанционному сигнал.
Конструкция В состав станции управления и защиты HMS Control ST входят:
- Частотный преобразователь (зависит от типа шкафа);
- Программируемый логический контроллер Segnetics;
- Система индикации и сигнализации;
- Магнитные пускатели с тепловыми реле;
- Органы управления и автоматы защиты;
- Устройство плавного пуска (при мощности двигателя более 15 кВт);
- Многофункциональное трехфазное реле контроля (опционально);
- GSM-модем (опционально);
- Модуль связи «Ethernet» (опционально);
- Устройство ограничения импульсных перенапряжений (опционально).
- Устройство контроля питающей сети (опционально).
- Модуль связи «Profibus» (опционально);
- Модуль связи «Modbus» (опционально);
- Вольтметр на вводе шкафа (опционально);
- Амперметр на каждый насос (опционально).
Расшифровка обозначения марки на примере насоса HMS Control ST-4-2-КЧ:
- HMS Control ST - наименование станции;
- 4 - допустимый номинальный ток насоса, А;
- 2 - количество насосов;
- КЧП - тип регулирования и способ пуска нерегулируемых насосов: К – каскадное регулирование; КП – каскадное регулирование с плавным пуском нерегулируемых насосов; КЧ – каскадно-частотное регулирование; КЧП – каскадно-частотное регулирование с плавным пуском нерегулируемых насосов.
Станция управления и защиты «Лоцман+ L2» предназначена для управления и защиты любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором как отечественного, так и импортного производства по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.
СУиЗ соответствует климатическому исполнению У2 по ГОСТ15150-69. (У2 - эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус 40°С до плюс 40°С и верхним значением относительной влажности 80% без образования конденсата.). Степень защиты СУиЗ от воды и пыли - IP 54 по ГОСТ 14254-96.
Станции «Лоцман+ L2» поставляются взамен снятых с производства "Лоцман+"
Станция управления и защиты «Лоцман+ L2» выполняет следующие функции:
- защиту электродвигателей асинхронных трехфазных:
- защита электродвигателя от перегрузки/недогрузки по току;
- защита электродвигателя от обрыва, перекоса или неправильного чередования фаз;
- защита электродвигателя от повышения/понижения сетевого напряжения;
- защита электродвигателя от замыкания на корпус;
- защита электродвигателя и насоса от «сухого» хода.
- автоматическое управление насосными агрегатами в процессе налива/слива жидкостей в емкости - автоматическое поддержание уровня воды в резервуаре;
- автоматическое осушение дренажного приямка по датчикам уровня;
- в качестве датчиков уровня могут использоваться одиночные датчики с «сухими» контактами, электроконтактные манометры (ЭКМ) любого исполнения, поплавковые выключатели, кондуктометрические (электродные) и прочие дискретные;
- расширенный температурный диапазон и высокая степень пылевлагозащиты, позволяющая использовать станцию на открытом воздухе.
Конструкция Станция управления и защиты состоит из щита со съемной монтажной панелью, внутри которого установлены автоматический выключатель, электромагнитный контактор, три клеммных блока (силовые и сигнальный), датчики тока (токовые трансформаторы) и микроконтроллерное устройство управления и защиты “L2" (далее по тексту МК).
На дверце щита предусмотрено прозрачное окно для контроля состояния станции.
На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций.
Принцип работы СУиЗ основан на обработке сигналов, поступающих от внешних источников на МК, и управлении электромагнитным контактором, включающим/отключающим электродвигатель.
Возможен или ручной режим работы, при котором запуск/останов двигателя осуществляется нажатием кнопок “ПУСК”/”СТОП”, или один из автоматических режимов, при котором запуск/останов электродвигателя осуществляется по сигналу(-ам) от датчика(-ов) уровня или давления.
Расшифровка обозначения марки на примере насоса Лоцман+ L2-25:
- Лоцман+ L2 - наименование станции ;
- 25 - максимальный рабочий ток подключаемого электродвигателя, А
Дренажные насосы типа ГНОМ со станциями управления и защиты HMS Control G и Лоцман+
ГНОМ – погружной насос для грязной воды. Описание: насос ГНОМ дренажный, погружной, переносной, вертикальный, моноблочный, одноступенчатый, центробежный, электрический.
Насос ГНОМ предназначен для грязной воды, для откачивания из подвалов, колодцев, траншей, котлованов. Допускается перекачивание пресной чистой воды, грязной воды плотностью до 1100 кг/м3, с содержанием твердых взвешенных частиц до 10% по массе, размером до 5 мм, температурой до +35 °С, а насос гном с индексом «Т» или "Тр" - до +60 °С.
Насосы могут работать только в полностью погруженном состоянии.
Уплотнение вала насоса – торцовое с разделительной камерой или сальниковое (в зависимости от модели).
Основные функции подключаемых станций HMS Control G:
- автоматическое управление электродвигателем по сигналу от датчика уровня;
- автоматическое отключение электродвигателя при коротком замыкании или тепловой перегрузке;
- визуализация сигнала «Работа» на лицевой панели. С лицевой панели шкафа пользователю доступны: выбор режима работы «Ручной/Автомат», пуск/останов насоса (ручной режим).
Станции управления и защиты HMS Control G рассчитаны на эксплуатацию в температурном интервале от +1°С до +35°С.
Полную информацию о станциях управления и защиты HMS Control G можно прочесть - здесь
Станция управления насосами и защиты электродвигателей СУиЗ "Лоцман+" выполняет следующие функции:
- защиту электродвигателей асинхронных трехфазных:
- защита электродвигателя от перегрузки/недогрузки по току;
- защита электродвигателя от обрыва или перекоса фаз;
- защита электродвигателя от повышения/понижения сетевого напряжения;
- защита электродвигателя от замыкания на корпус;
- защита электродвигателя и насоса от «сухого» хода.
- автоматическое управление погружными насосами в процессе налива/слива жидкостей в емкости - станция автоматически поддерживает уровень воды в резервуаре;
- автоматическое осушение дренажного приямка по датчикам уровня. В качестве датчиков уровня могут использоваться датчики с замыкающим контактом и электроконтактные манометры (ЭКМ).
Станции управления и защиты Лоцман+ рассчитаны на эксплуатацию при температуре окружающего воздуха от минус 40 до плюс 40°С с верхним значением относительной влажности 80% без образования конденсата.
Полную информацию о станциях управления и защиты Лоцман+ можно прочесть - здесь
Центробежные многоступенчатые вертикальные насосы типа Boosta прездназначены для перекачивания чистой воды без содержания абразивных включений( твёрдых частиц и волонистых примесей ), умеренно-агрессивных жидкостей, деминерализованной воды, смеси воды с гликолем и прочих жидкостных сред с температурой от -30°С до + 120°С,
сходных по физико-химическим свойствам и степени воздействия на конструктивные элементы насосов из хромоникелевой нержавеющей стали.
Основное применение агрегаты типа Boosta находят в автоматизированных установках повышения давления.
Конструктивно насосный агрегат представляет собой центробежный, многоступенчатый, вертикальный насос, имеющий фланцевое соединение со стандартным асинхронным двигателем.
Все части, находящиеся в процессе работы, в контакте с перекачиваемой жидкостью, изготовлены из нержавеющей стали 08Х18Н10 (под заказ возможно исполнение из стали 08Х17Н13М2).
Всасывающие и напорные патрубки обладают одинаковым диаметром и выполнены "в линию".
Насосы типа Boosta НЕ предназначены для перекачивания взрывоопасных жидкостей!
Агрегаты могут применяться в следующих отраслях:
- промышленное, муниципальное и сельское водоснабжение;
- системы ирригации и полива в сельском хозяйстве;
- водоочистные сооружения;
- подача воды в бойлеры;
- системы пожаротушения;
- установки повышения давления (повысительные станции).
Примеры расшифровки марки:
для насосов Boosta 25-1, 25-3, 32-5, 40-10, 50-15, 50-22:
например Boosta 25-1 02 - Boosta - наименование марки насоса;
- 25 - номинальный(условный) диаметр патрубка(DN);
- 1 - номинальная подача(м3/ч);
- 02 - количество рабочих колёс.
для насосов Boosta 65-33, 80-46, 100-66, 100-92, 125-125
например Boosta 100-92 7/7A - Boosta - наименование марки насоса;
- 100 - номинальный(условный) диаметр патрубка(DN);
- 92 - номинальная подача(м3/ч);
- 7/7A - количество рабочих колёс (7/7А: 7 рабочих колёс, из которых 7 уменьшенных - А).
Уплотняемые жидкости Вода, масло, ГСМ, слабые химикаты, жидкости для холодильных установок и др. жидкости, обладающие сравнительно небольшим воздействием на детали из резины, а также продукты пищевой и бумажной промышленности, содержащие твердые включения (химстойкость зависит от резины сильфона и материала металлических частей).
Характеристики - Температура перекачиваемой среды
от –20 до +120C
- Линейная скорость до 10 м/сек,
- Давление до 1.2 MПa
Применяемые материалы - Пары трения: Карбид кремния / карбид кремния. Уплотнения с такой парой трения могут работать с большим количеством абразива в жидкости.
- Вторичное уплотнение (сильфон): этиленпропиленовый каучук - EPDM, фторкаучук – Viton.
Условное обозначение Торцевое уплотнение TBMG1-30_SIC/SIC/VITON/SS316
«TB» - бренд,
«MG1» - серия уплотнения (L1=MG1, седло G60)
«30» - диаметр вала 30 мм,
«SIC/SIC» - пара трения карбид кремния / карбид кремния,
«VITON» - материал сильфона
«SS316» - материал металлических частей – нержавеющая сталь AISI 316.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например K - (-N) - 150 - 125 – 250 (-.1) / 269 – 220 / 4 – XXX , где:
К – тип насоса:
К - горизонтальный консольный с опорой на корпусе
КМ – горизонтальный консольный моноблочный с опорой на корпусе
KL – вертикальный консольный моноблочный с патрубками в линию;
(-N) – агрегатная поставка
150 – Номинальный (условный) диаметр всасывающего патрубка (DN)
125 – Номинальный (условный) диаметр напорного патрубка (DN)
250 – Номинальный (условный) диаметр рабочего колеса (мм)
(-.1) – Пониженная производительность
269 – Фактический диаметр рабочего колеса (мм)
220 – Номинальная мощность двигателя (кВт х 10)
4 – Число полюсов двигателя
ХХХ - Конструктивное исполнение
НАЗНАЧЕНИЕ
«Kordis» - центробежные насосы:
консольные - типа К,
консольные моноблочные - типа КМ,
консольные моноблочные с патрубками в линию - типа KL
и насосные агрегаты на их основе предназначенные для перекачивания технической воды а также других жидкостей сходных с водой по плотности, вязкости, химической активности с водородным показателем (рН) от 6…9, температурой от 0 до плюс 120 °С, с содержанием твердых включений не более 0,1 %, по массе, размером не более 0,2 мм.
ПРИМЕНЕНИЕ
Установки подачи и циркуляции технической воды
Установки сброса очищенных стоков
Системы водо- и теплоснабжения зданий и сооружений производственного и административно-бытового назначения
Кольцевые водопроводные сети противопожарного назначения
НАЗНАЧЕНИЕ
Серия DeLium – новое поколение насосов двухстороннего входа с горизонтальным разъёмом корпуса. Насосы созданы с учётом современных требований к энегопотреблению, надёжности и длительному сроку эксплуатации в тяжелых условиях. Гидравлика насосов разработана с использованием современных методов компьютерного моделирования.
Возможна работа с использованием частотного преобразователя (при заказе указать. что нужен электродвигатель с возможностью работы от ЧРП).
ПАРАМЕТРЫ ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ ЖИДКОСТИ:
- вода с температурой от + 1 до + 105 °С, до + 120 °С (опционально)
- плотность до 1100кг/м3
- вязкость до 60*10-6 м2/с (60сСт),
- твердые включения по массе не более 0,2%, размером не более 0,2мм и микротвердостью не более 6,5 ГПа (650кгс/мм2)
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Агрегат D(V)125-320А-а-т -Ч/Ч-УХЛ 3.1/TS/ 7AVEC200L4 30/IP55/IE2/F/D/MC
D - Delium - серия насосов
V - расположение вала: V - вертикальное, без обозначения - горизонтальное
125 - номинальный диаметр напорного патрубка, мм
320 - округленный(условный) диаметр рабочего колеса, мм
А - вариант стандартного исполнения рабочего колеса (А,В)
а - индекс подрезки рабочего колеса (а,б)
т - торцовый типа уплотнения (тт - двойное торцовое, тс - торцовое с вспомогательным, сальниковое - без обозначения)
Е - исполнение насоса (агрегата) предназначенного для работы во взрыво- и пожароопасных производствах
УХЛ 3.1 - климатическое исполнение и категория размещения
ЭЛЕКТРОДВИГАТЕЛЬ:
7AVEC200L4 – модель электродвигателя
30кВт – мощность электродвигателя
IP 55 - степень защиты электродвигателя.
IE 2 - класс энергоэффективности
F - возможность работы с частотным преобразователем.
D - электродвигатель изготовлено по стандарту DIN.
TS – насос укомплектован датчиками температуры подшипников. При отсутствии символа датчики температур отсутствуют.
MC – агрегат укомплектован пластинчатой муфтой.
Среди огромного ассортимента насосного оборудования Ливгидромаш можно выделить несколько групп насосов, различающихся назначением и конструктивными особенностями.
Вертикальные насосы Boosta
Вертикальные насосы Boosta с центробежной конструкцией используются для повышения давления при подаче чистой воды и жидкостей с умеренной агрессивностью в системах водоснабжения, полива, пожаротушения, в установках водоочистки.
На выбор потребителей представлены агрегаты:
мощностью от 0,37 кВт до 65 кВт;
создающие максимальный напор от 12 м.в.ст. до 316 м.в.ст.;
с максимальной подачей жидкой среды объемом от 2,4 м3/час до 160 м3/час.
Основными достоинствами вертикальных насосов серии Boosta являются:
коррозионная стойкость, благодаря использованию нержавеющей стали во всех конструктивных элементах прибора;
широкий температурный диапазон применения - от -30°С до + 120°С;
высокая износостойкость;
ремонтопригодность и легкая замена уплотнителя вала.
Насосы шестеренные пищевые
Насосное оборудование Ливгидромаш этого типа предназначено для производственных предприятий, выпускающих продукты питания.
Шестеренный насос с электродвигателем, смонтированным на общей раме, перекачивает вязкие и жидкие среды (майонез, масло, жиры) с температурой до +100°С. Материалы корпуса и ведущих шестерней (бронза, сталь 95Х18) разрешены к контакту с пищевыми продуктами.
Достоинствами насоса типа Ш-40 являются:
легкость чистки, ремонта;
простота конструкции;
высокая надежность элементов;
компактные размеры;
высокая производительность и экономичность.
Насосы горизонтальные двухстороннего входа (динамические) серии Delium
Они считаются универсальным оборудованием, предназначенным для перекачки воды, нефтяных продуктов, химически активных жидкостей.
Приборы со стальными или чугунными корпусами с приводным двигателем используются в теплоэнергетической, пищевой, металлургической промышленности, в коммунальной сфере и сельском хозяйстве.
Преимуществами использования насосов Delium от Ливгидромаш являются:
уникальные конструктивные решения - возможность применения различных видов двигателей (электро-, бензиновый, дизельный, турбинный), работа в зонах с сейсмической активностью до 9 баллов;
ремонтопригодность, низкие затраты при обслуживании;
надежность - вал изолирован от перекачиваемой среды, усиленные подшипники выдерживают значительные нагрузки, гидрофобное покрытие уменьшает износ и повышает КПД;
высокая производительность;
простота монтажа и эксплуатации.
Дренажные погружные насосы
Дренажные погружные насосы Ливгидромаш типа Гном с электродвигателем предназначены для подъема грязной воды из колодцев, подвалов, котлованов.
Ассортимент одноступенчатых центробежных насосов включает приборы, работающие с напором от 10 до 25 м.в.ст., с подачей жидкости объемом от 10 до 53 м3/час. Работая в паре со станциями управления и защиты HMS Control G, дренажные насосы защищаются:
от перегрева электродвигателя;
от перепадов напряжения в сети;
от замыкания и «сухого» хода.
При подключении станций HMS Control G выполняется автоматическое управление электродвигателем.
Независимо от серии агрегатов, насосы и вспомогательное оборудование завода «Ливгидромаш» отличаются высокой надежностью, ремонтопригодностью, экономичностью и высоким эксплуатационным ресурсом.
Наличие сети сервисных центров позволяет своевременно проводить обслуживающие мероприятия, обеспечивающие бесперебойную работу важного оборудования.
Насос предназначен для подъёма воды из скважин диаметром не менее 100 мм с глубины не более 16 метров. Производительность насоса не менее 1 литра за двойной ход рукоятки. Насос не создает давления на выходе и может служить только для наполнения ведер, канистр и т.п.
Промышленные и бытовые насосы Ливгидромаш изготавливаются на крупнейшем российском предприятии, которое выпускает более 1000 моделей насосных агрегатов.
Инновационные технологии, автоматизация модернизированного производства, мощная техническая база позволяют заводу Ливгидромаш занимать лидирующие позиции в области насосостроения, предлагая надежные, энергоэффективные приборы различной мощности и назначения.
Специализируясь на производстве и продаже насосов для ЖКХ, нефтегазовой, энергетической, металлургической, химической отрасли, компания поставляет на рынок широкую номенклатуру
