Фекальные насосы с измельчителем (Vigicor, Draincor, GRS, GRI, GRE. SEG)
Фекальные насосы с измельчителем (Vigicor, Draincor, GRS, GRI, GRE. SEG)
Фекальные насосы с режущим механизмом ЦМФ - Ампика (новый дизайн)
Назначение: Погружные моноблочные центробежные электронасосы типа ЦМФ с режущим механизмом предназначены для откачивания бытовых (фекальных) и производственных сточных вод температурой до +40°С с PН 4-10, плотностью до 1200 кг/м3, в т.ч. содержащих длинноволокнистые включения. Данный насос не только может резать волокна, но и пропускать твёрдые частицы размером до 35 мм. Глубина погружения насоса: 0,5 - 5 м.
Насосы линейки ЦМФ могут использоваться в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для стационарной установки в специально приспособленных канализационных колодцах, включенных в малые и средние системы канализации. В новом дизайне насосы более надёжны и имеют улучшенный механизм резки волокон.
Технические характеристики: - материал проточной части - чугун,
- рабочее колесо - чугун,
- электродвигатель асинхронный, на 380В (если не указано иное). Класс изоляции: E. Степень защиты: IP X8,
- наличие штуцера для подсоединения шланга во всех моделях,
- двойное торцевое уплотнение вала: керамика-графит-NBR с масляной камерой. Камера между уплотнениями заполнена маслом, что позволяет валу насоса некоторое время вращаться без воды без риска быстрого перегрева и повреждения уплотнения.
Совместимость насосов с автоматическими муфтами (донными устройствами): 1. Ду50 (максимальный вес насоса до 150 кг):
ЦМФ 10-14 РМ, ЦМФ 8-15 РМ_220В, ЦМФ 20-18 РМ, ЦМФ 20-9 РМ_220В (АМПИКА).
2. Ду65 (максимальный вес насоса до 200 кг): ЦМФ 40-14 РМ, НПК 20-22 (Ампика).
3. Ду80 (максимальный вес насоса до 200 кг): ЦМФ 50-15 РМ, НПК 30-30 (Ампика)
4. Ду100 (максимальный вес насоса до 350 кг): ЦМФ 60-15 РМ, ЦМФ 85-17 РМ.

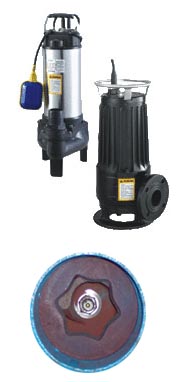

Фекальные насосы с измельчителем VM-1300 предназначены для откачивания и измельчения сточных фекальных вод с длинноволокнистыми включениями.
Питание - 220 вольт, 50 гЦ. Для работы в автоматическом режиме насос снабжен поплавковым выключателем. В комплекте идет кабель питания длиной 6 метров с вилкой.
Эти насосы идеальны по соотношению цена/качество для использования в бытовых целях. Применение насоса с измельчителем позволят устанавливать на напорную магистраль трубопроводы меньшего диаметра по сравнению с традиционными насосами без режущего механизма. Также немаловажно, что трубы с такими насосами менее подвержены засорению, т.к. отсутствуют крупные частицы, которые могут забить выходную трубу.
Технические характеристики:
- температура перекачиваемой жидкости - до +40°C,
- максимальная глубина погружения насоса - до 5 метров ниже уровня воды,
- двигатель с тепловой защитой, с автоматическим перезапуском. Класс изоляции B/F, защита IP68,
- двойное уплотнение вала: торцевое со стороны насоса (керамика-графит-NBR) и уплотнительное кольцо со стороны электродвигателя. Камера между уплотнениями залита маслом, что позволяет насосу некоторое время работать без воды (т.н. "защита от сухого хода") без риска повреждения уплотнения.
- наличие в комплекте штуцера для подключения шланга под шланг 50 мм и капронового шнура для погружения и подъёма насоса.
Материалы:
- корпус насоса и рабочее колесо: чугун,
- вал - нержавеющая сталь,
- нож - нержавеющая сталь AISI 5140.

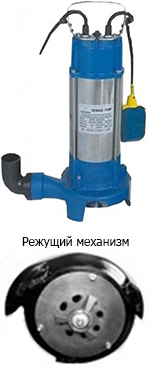

Фекальные насосы серии VM1800DFB и предназначены для перекачивания и измельчения сточных фекальных вод с длинноволокнистыми включениями (туалетная бумага, тряпки, веревки и т.п.) температурой до +40°С. Плотность жидкости – до 1200 кг/м3.
В насосах VM-1800DFB установлен измельчающий механизм нового типа (см. рисунок), который позволяет лучше справляться с измельчением попадающих в насос частиц.
На видео (внизу) можно посмотреть, как насос справляется с измельчением тряпок, памперсов, прокладок и т.п.
Применение насоса с измельчителем позволяет устанавливать трубы меньшего диаметра, по сравнению с традиционными насосами без режущего механизма. Также немаловажно, что трубы менее подвержены засорению, т.к. отсутствуют крупные частицы, которые могут забить выходную трубу.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- рабочая температура - до +40ºС,
- максимальная глубина погружения - до 5 метров,
- двигатель с тепловой защитой, с автоматическим перезапуском. Класс изоляции B/F, IP68,
- двойное уплотнение вала: торцевое со стороны насоса (керамика-графит-NBR) и уплотнительное кольцо со стороны электродвигателя. Камера между уплотнениями залита маслом, что позволяет насосу некоторое время работать без воды (защита от сухого хода) без риска повреждения уплотнения.
- кабель питания 6 метров с вилкой, поплавковый выключатель.
- штуцер под шланг внутренним диаметром 50 мм.
Материалы:
- корпус насоса и рабочее колесо: чугун,
- вал - нержавеющая сталь, нож - нержавеющая сталь AISI 5140.
Фекальные насосы с режущим механизмом ЦМФ - Ампика
Фекальные погружные насосы с режущим механизмом электрические моноблочные центробежные типа ЦМФ предназначены для откачивания бытовых (фекальных) и производственных сточных вод температурой до +40°С с рН 6-8, плотностью до 1300 кг/м3, содержащих длинноволокнистые включения. Данный насос не только может резать волокна, но и пропускать сквозь себя твёрдые частицы размером до 35 мм.
Насосы фекальные погружные ЦМФ используются в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации.
Технические характеристики фекальных насосов ЦМФ:
- материал проточной части - чугун,
- рабочее колесо с режущей кромкой - чугун,
- электродвигатель асинхронный. В моделях на 220В со встроенной тепловой защитой. Класс изоляции: E. Степень защиты: IP X8.
- наличие поплавкового выключателя в моделях на 220В,
- наличие штуцера для подсоединения шланга во всех моделях,
- двойное уплотнение вала: торцевое со стороны насоса (керамика-графит-NBR) и уплотнительное кольцо со стороны электродвигателя. Камера между уплотнениями заполнена маслом, что позволяет валу насоса некоторое время вращаться без воды в проточной части без риска быстрого перегрева и повреждения уплотнения.
Насос фекальный типа Vigicor предназначен для откачки сточных и фекальных вод с содержанием органических и длинноволокнистых включения, а также отдельных фрагментов таких материалов как: ткань, целлюлоза, пластик и им подобных при температуре до +35С.
ВНИМАНИЕ!!! Насос предназначен для БЫТОВОГО использования (фекальные сточные воды) и не может применяться для измельчения промышленных отходов!!!
Преимущества:
- Бесшумная работа
- Высокая надежность (производство - Испания)
- Длительный срок службы
- Экономичность в работе
- Не требует обслуживания
- Работа в автоматическом режиме при помощи поплавкового выключателя (для моделей с буквой А)
- Высококачественный измельчающий механизм
Двигатель:
Асинхронный, двухполюсный, вид защиты - IP 68 класс изоляции - F. Допустимые перепады напряжения ± 10%. Режим работы продолжительный. Встроенная тепловая защита. Снабжен кабелем 10м с вилкой
Материалы:
- Корпус мотора – нержавеющая сталь AISI 304
- Измельчающий механизм - из стали F- 520
- Рабочее колесо - армированный Noryl (цена крыльчатки как запчасти 1500 руб.)
- Опоры насоса - из нержавеющей стали AISI 304
- Корпус гидравлической части и напорный патрубок - чугун
- Уплотнение вала – торцевое графито-стеатитовое
- Уплотнительные кольца – NBR
Для просмотра полного каталога в формате PDF, нажмите на марку выбранного насоса.
Мощные промышленно-бытовые фекальные насосы испанского производства серии Draincor предназначены для откачки сточных и фекальных вод с содержанием органических и длинноволокнистых включений, а также отдельных фрагментов посторонних предметов из таких материалов как ткань, целлюлоза, пластик и т.п. при температуре до +35С.
Преимущества фекальных насосов DRAINCOR:
- Бесшумная работа
- Высокая надежность
- Длительный срок службы
- Экономичность в работе
- Не требует обслуживания
- Работа в автоматическом режиме при помощи поплавкового выключателя (для моделей с буквой А)
- Высококачественный измельчающий механизм
Двигатель:
Асинхронный, двухполюсный, вид защиты - IP 68 класс изоляции - F. Допустимые перепады напряжения ± 10%. Режим работы продолжительный. Встроенная тепловая защита. Снабжен кабелем 10м с вилкой
Материалы:
- Корпус насоса, напорный патрубок и рабочее колесо – чугун
- Измельчающий механизм - из стали F- 520
- Опоры насоса - из нержавеющей стали AISI 304
- Уплотнение вала – торцевое из силиконового карбида и графита
- Уплотнительные кольца – NBR
Для просмотра полного каталога в формате PDF, нажмите на марку выбранного насоса.
Насос фекальный GRS предназначен для откачки сточных и фекальных вод с содержанием органических и длинноволокнистых включений, а также отдельных фрагментов таких материалов как ткань, целлюлоза, пластик и т.п., при температуре до +40С.
Область применения:
Погружные фекальные насосы с рубящим механизмом предназначены для бытового применения, поскольку они отличаются компактностью конструкции, достигнутой за счет объединения в одном корпусе гидравлического узла и электромеханического блока, удобством обращения благодаря малой массе и наличию удобной рукоятки для переноса на новое место установки, а также гибкостью эксплуатации благодаря большой величине пускового момента.
Напряжение питания:
A0CM5 - 220 В
A0CT5 - 380 В
Конструктивные характеристики:
Корпус насоса, рабочее колесо - из чугуна EN-GJL-250. Вал электродвигателя, нож - из стали AISI 420.
Уплотнение вала двойное: одно - торцевое, одно - манжетное.
Электродвигатель - асинхронный, сухой, с тепловой защитой.
В монофазном исполнении насос снабжен поплавковым выключателем.
Отличительная особенность этого насоса - продуманная, грамотная конструкция измельчителя. По отзывам покупателей, качественный итальянский насос GRS хорошо зарекомендовал себя.
Номинальный ток электродвигателя насоса на 220 В - 6,6 А.
Назначение насосов фекальных с измельчителем:
Фекальные насосы типа GRI предназначены для откачки сточных и фекальных вод с содержанием органических и длинноволокнистых включения, а также отдельных фрагментов таких материалов как: ткань, целлюлоза, пластик и т.п. при температуре до +40С.
Область применения измельчителей:
Погружные насосы данной серии предназначены для профессионального и бытового использования в тяжелых условиях эксплуатации. С этой целью они укомплектованы двумя торцевыми уплотнениями с масляной камерой между ними, обеспечивающей визуальный контроль герметичности уплотнения, а также достаточно мощными электродвигателями. Они обладают незначительной массой и кроме того, на них предусмотрена удобная рукоятка для переноски.
Конструктивные характеристики:
Корпус насоса, рабочее колесо изготовлены из чугуна EN-GJL-250. Вал двигателя, нож - сталь AISI 420.
Уплотнения вала - двойное торцевое с масляной камерой.
Электродвигатель - асинхронный, сухой, с тепловой защитой.
В монофазном исполнении насос оборудован поплавковым выключателем. В трёхфазном исполнении поплавок является опцией, причём очень редкой.
Насос на 380 вольт с поплавком - большая редкость. Обычно приходится городить станцию управления. Советуем обратить внимание на эту модель со встроенным поплавком и пускателем.
Благодаря двойному торцевому уплотнению помещенному в масляную камеру, насос серии GRI может применяться в более тяжелых режимах работы, чем насосы GRE.
ВНИМАНИЕ! РАСПРОДАЮТСЯ СКЛАДСКИЕ ОСТАТКИ. Насосы сняты с производства.
Мощные фекальные насосы типа GRE предназначены для откачки канализационных сточных и фекальных вод температурой до +40С. Благодаря мощному электродвигателю и специальной конструкции проточной части, насос фекальный измельчающий GRE создаёт высокое для фекальных насосов давление: до 2,5 атмосфер. Наличие режущего ножа позволяет перекачивать стоки по относительно узким трубам диаметром менее 100 мм.
Погружные насосы данной серии производятся в Италии на специализированном предприятии (фирма Зенит производит исключительно погружные насосы) и предназначены, главным образом, для внутреннего рынка товаров народного потребления, что подчеркивает их особое значение с точки зрения таких преимуществ, как компактность, простота обращения, и универсальность применения. Экологически чистые и эргономичные электродвигатели обеспечивают адекватную надежность и отличные эксплуатационные качество этих насосов.
Конструктивные характеристики:
Корпус насоса, рабочее колесо изготовлены из чугуна EN-GJL-250.
Вал электродвигателя, нож измельчителя - из высокопрочной стали марки AISI 420.
Уплотнения вала - одно торцевое, одно манжетное.
Электродвигатель - асинхронный, сухой, с тепловой защитой.
В монофазном исполнении, насос снабжен поплавковым выключателем.
Комплект для стационарной установки насосов Zenit серии GRE, GRI, GRS. Предназначены для стационарной установки насосов Zenit c возможностью подъёма насоса без демонтажа трубопровода (быстроразъёмное соединение).
Спецификация:
- основание с патрубком из чугуна,,
- фиксатор из чугуна,
- верхний кронштейн из чугуна,
- болты крепления фиксатора,
- пластиковая муфта для подсоединения трубы 2 1/2`` (62 мм)
Назначение:
Насосы с измельчителем серии GMG предназначены для перекачивания жидкости, содержащей длинноволокнистые включения, бумажные и текстильные материалы.
Эксплуатационные ограничения:
Максимальная температура жидкости - до +40С. Максимальная глубина погружения: 20 метров. Насос предназначен для непрерывной работы (при условии полного погружения насоса для обеспечения охлаждения электродвигателя).
Материалы насоса:
Корпус насоа, рабочее колесо - чугун.
Уплотнение вала - двойное торцевое с масленной камерой.
Двигатель:
Однофазная модификация: 230В, с поплавком и пультом с теплазащитой и пусковым конденсатором.
Трехфазная модификация: 400В до 2,7 кВт,
400/690В выше 2,7 кВт.
Изоляция класса "Н". Степень защиты IP68.
Максимальное количество пусков в час: 15 с регулярными интервалами.
Длина кабеля: 10 метров.
Назначение:
Малогабаритная компоновка делает насос пригодным как для стационарной, так и для мобильной эксплуатации. Режущий механизм со стороны всасывающего патрубка измельчает содержащиеся в сточных водах включения.
Рабочая температура - до +40С. Максимальная глубина погружения - 10 метров.
Основные области применения:
■ Перекачивание сточных вод, которые не могут отводиться в канализацию самотеком
■ Перекачивание воды, содержащей шлам, ил и т.п.
■ Перекачивание грунтовых вод
■ Откачивание бытовых сточных вод из санузлов одно- и
двухсемейных домов, жилых районов и мелких предприятий
■ В насосных установках типа Liftstation
Расшифровка типового обозначения:
SEG.40.11.Ex.2.1.502
SE тип насоса,
G - тип рабочего колеса(с режущим механизмом),
40 - диаметр напорного патрубка, мм,
11 - выходная мощность Р2, кВт
Ex - взрывозащищенное исполнение,
2 — число полюсов электродвигателя (2-полюсный - 3000 мин-1),
1 - однофазный ток (3 - трехфазный),
5- частота 50 Гц,
Напряжение и способ подключения:
02 - 230 В, прямое подключение
0В - 400-415 В, прямое подключение.
Электродвигатель:
Погружной электродвигатель однофазный- от 0,9 кВт до 1,2 кВт или трехфазный - от 0,9 кВт до 4 кВт, класс защиты IP 68, класс стойкости изоляции по отношению к нагреву F (155°С).
Все электродвигатели насосов модели SEG оборудованы двумя тепловыми реле. Через защитную цепь одно тепловое реле будет выключать насос, размыкая цепь при перегреве (при температуре свыше +150°С). После охлаждения тепловое реле будет вновь замыкать эту цепь. Второе тепловое реле будет размыкать цепь при температуре, превышающей температуру размыкания первого теплового реле примерно на 20°С (при температуре около +170°С).
По желанию потребителя можно использовать как оба
тепловых реле, так и одно из двух. Для насоса во взрывозащищенном исполнении используются оба тепловых реле.
Максимальное количество пусков / остановов в час: 30.
Кабель электродвигателя HO7RH-F 7x1,5.
Шкаф управления CU 100.230.1.9.30/150.A для насосов серии SEG: Предназначен для включения и выключения, а также защиты электродвигателя одного фекального насоса SEG. Имеет функции автоматической работы, а также возможность включения/выключения в ручном режиме. Рассчитан на напряжение 220В, имеются встроенные пусковые конденсаторы.
Вариант исполнения “А” – в комплекте с одним поплавковым выключателем.
Внимание! Без него насос SEG на 220В не работает!
Для просмотра полного каталога в формате PDF, нажмите на марку выбранного насоса.
Отечественные погружные моноблочные центробежные электронасосы типа ЦМК предназначены для откачивания бытовых (фекальных) и производственных сточных вод температурой до 45С с рН 6-8, плотностью до 1050 кг/м3, содержащих механические примеси (абразивные частицы) до 1% по объёму размером не более 5 мм, а также отдельные неабразивные механические включения, например комки, сгустки, размером не более 20 мм по диаметру.
Насосы фекальные ЦМК могут использоваться для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для стационарной работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации.
Фекальный насос ЦМК не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.
Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69.
Погружные фекальные электронасосы с измельчителем Pedrollo TR и TRm
Насосы Pedrollo серии TRITUS с измельчителем, изготовленные из толстостенного чугуна, характеризующегося высокой прочностью, стойкостью к абразивному воздействию и долговечностью. Насосы оснащены ИЗМЕЛЬЧИТЕЛЕМ из закалённой нержавеющей стали, что позволяет измельчать твёрдые частицы и волокна, содержащиеся в сточных водах бытового и коммунального секторов, для последующего перекачивания под давлением в канализационной системе по трубам малого диаметра.
Это первые насосы Pedrollo с измельчителем, до этого фирма выпускала только фекальные насосы с большим условным проходом.
Технические характеристики:
- Глубина погружения до 10 м,
- Температура жидкости до +40 C,
- Минимальный уровень осушения 50 мм от дна.
