Преимущества мембранных насосов:
Благодаря простому принципу работы и простой, надежной конструкции, мембранные насосы отвечают всем требованиям, предъявляемым к промышленным насосам.
Вот их преимущества:
• Безопасная работа всухую
• Тонкая регулировка потока
• Самовсасывание до 8 метров водяного столба
• Очень надежная, прочная и долговечная конструкция
• Патрубки могут вращаться на 180 градусов,
• Способность к перекачиванию реактивных жидкостей, благодаря плавному, неротационному принципу действия
• Способность перекачивать:
— химические, агрессивные
— жидкости с высокой вязкостью
— абразивы
— твердые фрагменты
— чувствительные к расслоению и вязкие жидкости
• Незагрязняющая система воздухораспределения
• Возможность взрывобезопасного исполнения
Как он работает...
Две мембраны, соединенные валом, перемещаются вперед и назад под воздействием попеременного нагнетания воздуха в камеры позади мембран с использованием автоматического воздушного клапана.
Всасывание (1)
Первая мембрана создает разрежение, когда она движется от стенки корпуса.
Выпуск (2)
Вторая мембрана одновременно передает давление воздуха на жидкость, находящуюся в корпусе, проталкивая ее по направлению к выпускному отверстию. Во время каждого цикла давление воздуха на заднюю стенку выпускающей мембраны равно давлению, напору со стороны жидкости. Поэтому мембранные насосы Tapflo могут работать и при закрытом выпускном клапане без ущерба для срока службы мембраны
Область применения
Насосы пригодны для работы практически с любым типом жидкости: водянистой, плотной или гетерогенной с твердотельным осадком. Химически чистый PTFE способен выдерживать даже воздействие сильнейших кислот. Ниже представлены некоторые примеры областей успешного применения насосов Tapflo.
Химическая промышленность:
- Перекачивание всех видов кислот, щелочей, спиртов, активных растворов и таких чувствительных к перемешиванию продуктов, как латекс и эмульсии.
Обработка поверхностей,
- Перекачивание химреагентов из емкостей-хранилищ, контейнеров и ванн,
- Перекачивание коагулянтов, суспензий, химических реагентов и осадков. Насосы стойки к соляной кислоте, феррохлориду и многим другим активным химическим веществам.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.

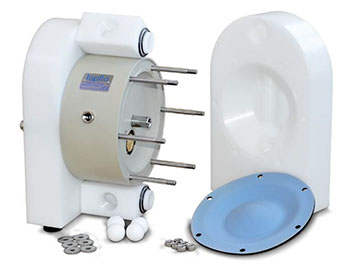

Материалы насоса:
P – РЕ (полиэтилен)
Т – PТFE (тефлон)
S – SS (нержавеющая сталь AISI316)
Е – EPDM (пищевая резина)
N – NBR (нитриловая резина)
Кодировка насоса: TR20-STT
В маркировке насоса:
– Т — мембранный насос TAPFLO,
– R— штанговый клапан,
– 20 — производительность насоса в л/мин,
Буквы после дефиса:
– первая буква — материал корпуса,
– вторая — материал мембран,
– третья — материал клапанов.
Расход воздуха в зависимости от типоразмера насоса составляет:
TR9 - от 0,04 до 0,1 м3/мин
TR20 - от 0,05 до 0,2 м3/мин
T50 - от 0,1 до 0,4 м3/мин
T100 - от 0,2 до 0,7 м3/мин
T200 - от 0,3 до 1,0 м3/мин
T400 - от 0,4 до 2,0 м3/мин
Подробные технические характеристики в формате PDF можно скачать нажав на марку выбранного насоса.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Область применения:
Благодаря широкой сфере применения, алюминиевые насосы встречаются в самых разных областях производство красок, очистные сооружения и многое другое.
Насосы также используются для транспортировки рН-нейтральных жидкостей, густых, жидких, содержащих твердые фрагменты и абразивных.
В качестве примеров типичного использования алюминиевых насосов можно привести: нефтепродукты, жиры, краску, клеи, растворители.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Материалы насоса:
P – РЕ (полиэтилен)
Т – PТFE (тефлон)
А – А (алюминий)
С – Cast iron (чугун)
S – SS (нержавеющая сталь AISI316)
Е – EPDM (пищевая резина)
N – NBR (нитриловая резина)
Кодировка насоса: T25-ATT
В маркировке насоса:
– Т — мембранный насос TAPFLO,
– 25 — производительность насоса в л/мин,
Буквы после дефиса:
– первая буква — материал корпуса,
– вторая — материал мембран,
– третья — материал клапанов.
Расход воздуха в зависимости от типоразмера насоса составляет:
T25 - от 0,05 до 0,2 м3/мин
T70 - от 0,1 до 0,4 м3/мин
T120 - от 0,2 до 0,7 м3/мин
T220 - от 0,3 до 1,0 м3/мин
T420 - от 0,4 до 2,0 м3/мин
Подробные технические характеристики в формате PDF можно скачать нажав на марку выбранного насоса.
Область применения:
Насосы из чугуна используются для транспортировки рН-нейтральных жидкостей, густых, жидких, содержащих твердые фрагменты и абразивных.
В качестве примеров типичного использования алюминиевых насосов можно привести: нефтепродукты, жиры, краску, клеи, растворители.
В отличии от алюминиевых насосов, насосы из чугуна обладают большей стойкостью к абразивным частицам.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Материалы насоса:
Т – PТFE (тефлон)
А – А (алюминий)
С – Cast iron (чугун)
S – SS (нержавеющая сталь AISI316)
N – NBR (нитриловая резина)
Кодировка насоса: T25-CNN
В маркировке насоса:
– Т — мембранный насос TAPFLO,
– 25 — производительность насоса в л/мин,
Буквы после дефиса:
– первая буква — материал корпуса,
– вторая — материал мембран,
– третья — материал клапанов.
Расход воздуха в зависимоти от типоразмера насоса составляет:
T25 - от 0,05 до 0,2 м3/мин
T70 - от 0,1 до 0,4 м3/мин
T120 - от 0,2 до 0,7 м3/мин
T220 - от 0,3 до 1,0 м3/мин
T420 - от 0,4 до 2,0 м3/мин
Подробные технические характеристики в формате PDF можно скачать нажав на марку выбранного насоса.
Область применения:
Насосы из нержавеющей стали используются для транспортировки агрессивных жидкостей, густых, жидких, содержащих твердые фрагменты и абразивных.
Насосы из нержавеющей стали сочетают отличную механическую прочность с хорошими химическими свойствами.
Нержавеющая сталь AISI 316 является стойкой по отношению к активным жидкостям, таким как азотная кислота и гидроксид натрия. Центральный блок, который не имеет контакта с жидкостью, изготавливается обычно из антикоррозийного полипропилена (PP).
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Материалы насоса:
Т – PТFE (тефлон)
S – SS (нержавеющая сталь AISI316)
N – NBR (нитриловая резина)
E - EPDM
Кодировка насоса: T70-SNN
В маркировке насоса:
– Т — мембранный насос TAPFLO,
– 70 — производительность насоса в л/мин,
Буквы после дефиса:
– первая буква — материал корпуса,
– вторая — материал мембран,
– третья — материал клапанов.
Расход воздуха в зависимости от типоразмера насоса составляет:
T70 - от 0,1 до 0,4 м3/мин
T120 - от 0,2 до 0,7 м3/мин
T220 - от 0,3 до 1,0 м3/мин
T420 - от 0,4 до 2,0 м3/мин
Подробные технические характеристики в формате PDF можно скачать нажав на марку выбранного насоса.
Преимущества мембранных насосов:
Благодаря простому принципу работы и простой, надежной конструкции, мембранные насосы отвечают всем требованиям, предъявляемым к промышленным насосам.
Вот их преимущества:
• Безопасная работа всухую
• Тонкая регулировка потока
• Самовсасывание до 8 метров водяного столба
• Очень надежная, прочная и долговечная конструкция
• Способность к перекачиванию реактивных жидкостей, благодаря плавному, неротационному принципу действия
• Способность перекачивать:
— химические, агрессивные
— жидкости с высокой вязкостью (до 20000 сСт (мПа*с)
— абразивы
— твердые фрагменты
— чувствительные к расслоению и вязкие жидкости
• Незагрязняющая система воздухораспределения
Область применения
Серия насосов из нержавеющей стали разработана специально для того, чтобы удовлетворить определенным требованиям санитарно-гигиенической промышленности. Бессмазочный воздушный клапан, не требующая ремонта система контроля и возможность визуального осмотра всех смоченных деталей обеспечивают безопасную и эффективную транспортировку пищевых продуктов, лекарственных и косметических средств.
Конструкция
Все смоченные части выполнены из полированного материала AISI 316L. Даже несмоченные детали, как например, внешний корпус, также выполнены из полированного материала.
Удобная очистка и стерилизация
Конструкция насоса позволяет осуществлять полный визуальный контроль смоченных частей насоса. В насосе нет недоступных областей, где могут развиваться бактерии. Зажимы коллекторов и винты корпуса просто удаляются и дают полную возможность произвести осмотр и чистку насоса. Чистка и стерилизация могут быть выполнены на месте.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
В данном разделе представлены мембранные насосы Tapflo для бочек. При преимуществах мембранных насосов, таких как, простой принцип работы и надежная конструкция эти насосы обеспечивают удобный способ перекачивания жидкостей из бочек в любые емкости. Особенно удобное использование в местах, где присутствует пневмосеть.
Насос состоит из трех частей - сам мембранный насос Tapflo, боковые ручки для установки/перемещения и трубка опускаемая в бочку.
При выборе обязательно учитывайте соответствие материала насоса и типа перекачиваемой жидкости.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
В маркировке насоса:
– Т — мембранный насос TAPFLO
– ТX — мембранный насос TAPFLO в взрывозащищенном исполнении (ATEx),
– D — вариант с бочковым креплением,
– 70 — производительность насоса в л/мин,
Буквы после дефиса:
– первая буква — материал корпуса,
– вторая — материал мембран,
– третья — материал клапанов.
– четвертая (если есть) — материал патрубков и трубы.
Материалы:
А – А (алюминий)
P – РЕ (полиэтилен)
Т – PТFE (тефлон)
N – NBR (нитриловая резина)
S – SS (нержавеющая сталь AISI316)
X - алюминий с покрытием из тефлона
Расход воздуха в зависимости от типоразмера насоса составляет:
T50 - от 0,1 до 0,4 м3/мин
T70 - от 0,1 до 0,4 м3/мин
T100 - от 0,2 до 0,7 м3/мин
T120 - от 0,2 до 0,7 м3/мин
Подробные технические характеристики в формате PDF можно скачать нажав на марку выбранного насоса.
Конструкция компактная, модульная с фильтрующим элементом из HDPE (полиэтилен высокой плотности), мембранного типа
Материалы алюминиевый сплав (zama), NBR, технополимер
Присоединение для манометра G1/8
Крепление вертикально в магистрали или к стене
Рабочая температура 0°C ÷ 50°C при 10 бар
Фильтрующий элемент 25 мкм (стандарт)
Слив конденсата ручной - полуавтоматический (стандарт)
Покрытие эмаль
Рабочее давление при ручном/полуавтоматическом и защитном исполнении механизма сброса конденсата - 0,3 ÷ 16 бар
при сбросе конденсата по перепаду давления - 0,3 ÷ 10 бар
