Назначение: Центробежные герметичные химические насосы с магнитной муфтой серии ХМ предназначены для перекачивания химически активных жидкостей с плотностью до 1800 кг/м3 (зависит от мощности э/д), вязкостью до 50 сСт и концентрацией взвешенных частиц не более 1,25 мг/куб.см, с удельным объемным электрическим сопротивлением менее 105 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса.
Пара трения:
- насос из PP: вал - керaмика, втулка - карбид кремния (SSIC).
- насос из CFRETFE, PVDF: вал, втулка - карбид кремния (SSIC).
Прокладки корпуса - витон (возможна замена на EPDM).
Запрещается перекачка жидкостей с металлическими включениями!!!
Рабочая температура:
- с корпусом из стеклонаполненного полипропилена (PP) - исполнение "П" - от 0°С до +70°С,
- с корпусом из стеклонаполненного фторопласта (PVDF) - исполнение "Ф" - от -30°С до +90°С,
- с корпусом из стеклонаполненного этилен-тетрафторэтилена (CFRETFE, аналог тефлона) - исполнение "Т" - от -30°С до +90°С.
Расшифровка маркировки ХМ-4/20П-1,1-фл-(1,8)-ЗСХ: «ХМ» - химический моноблочный с магнитами из ферросплава,
«1ХМ» - химический моноблочный с неодимовыми магнитами (для повышенной вязкости жидкости),
«4» - подача в средней рабочей точке, м3/час
«20» - напор в средней рабочей точке, м
«П» - материал проточной части. «П» - полипропилен, «Ф» - фторопласт, «Т» - ETFE,
«1,1» - мощность электродвигателя, кВт,
«фл» - фланцевое исполнение по входу/выходу,
«1,8» - максимальная плотность жидкости в г/см3,
«ЗСХ» - защитой по сухому ходу.
Насосы ХМ 12,5/20П(Т)-2,2-фл, ХМ20/30П-5,5-фл - до плотности 1,5 г/см3.
Насосы ХМ 20/20Ф-4,0-фл, ХМ 20/30П-5,5-фл - до плотности 1,7 г/см3
Насосы ХМ 12/25П(Т)-4,0-фл - до плотности 1,8 г/см3.
ВНИМАНИЕ!!! Насос должен работать только под заливом!
Работа "на сухую" приведет к разрушению проточной части.
Назначение: Центробежные герметичные химические насосы с магнитной муфтой серии ХМ предназначены для перекачивания химически активных жидкостей с плотностью до 1200 кг/м3, вязкостью до 50 сСт и концентрацией взвешенных частиц не более 1,25 мг/куб.см, не оказывающих разрушающего воздействия на материалы проточной части насоса. Проточная часть - полипропилен или тефлон, подшипник скольжения - карбон, ось - керамика, прокладки корпуса - витон.
Напряжение питания - 220В. Запрещается перекачка жидкостей с металлическими частицами! (привод - магнитный)
Рабочая температура насосов:
- с корпусом из полипропилена (PP) - исполнение "П" - от 0°С до +70°С,
- с корпусом из фторопласта (PVDF) - исполнение "Ф" - от -30°С до +90°С,
- корпусом из ETFE (аналог тефлона) - исполнение "Т" - от -30°С до +90°С.
Расшифровка маркировки насоса на примере ХМ-1,0/2,5П-0,045-G3/4:
«ХМ» - химический моноблочный,
«1,5» - подача в средней рабочей точке, м3/час,
«2,5» - напор в средней рабочей точке, м,
«П» - материал проточной части: «П» - полипропилен, "Ф" - фторопласт,
«0,045» - мощность электродвигателя, кВт,
«G3/4» - вход/выход – трубная резьба 3/4`` (стандарт BSP), наружная.
ВНИМАНИЕ!!! Насос должен работать только под заливом!
Работа "на сухую" приведет к перегреву подшипника скольжения и разрушению проточной части.
Назначение изделия Горизонтальный, моноблочный, центробежный самовсасывающий электронасосный агрегат типа ХМС 6/18К5-АМ с проточной частью из нержавеющей стали AISI304 (08Х18Н10Т)) предназначен для перекачивания различных химически активных и нейтральных жидкостей, не оказывающих разрушающего воздействия на материалы проточной части насоса. Плотность жидкости до 1300 кг/м3.
Электродвигатель взрывозащищенный, IP54, ExdIIBT4 (разрешения на применение нет). Напряжение питания 220В.
Например: вода, дезрастворы для СИП-моек, некоторые кислоты небольшой концентрации (не хлорсодержащие); спирты, дизельное топливо, бензин; некоторых щелочных жидкостей (при установке уплотнения из EPDM).
ВНИМАНИЕ! Насос не предназначен для перекачивания растворителей!
При перекачке химически активных жидкостей, ОБЯЗАТЕЛЬНО проконсультируйтесь со специалистами «Насосы Ампика». Без письменных рекомендаций «Насосы Ампика», в случае химического воздействия на детали насоса, повлёкшего выход из строя насосного агрегата, гарантийные обязательства снимаются.
Высота самовсасывания до 4 метров (по воде).
Уплотнение вала - одинарное торцевое, с парой керамика - графит. Резиновые детали - витон (Возможна замена на EPDM)
Рабочая температура: от -20°С до +90°С.
Расшифровка маркировки ХМС-6/18К5-АМ: «ХМС» - химический моноблочный самовсасывающий,
«6» - номинальная подача, м3/час
«11» - номинальный напор, м
«К» - материал проточной части (нержавеющая сталь AISI 304)
«АМ» - торговая марка «Ампика»
Насос самовсасывающий вихревой ВКС-1/18-АМ из нержавейки
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Самовсасывающие насосы серии ВКС 1/18-АМ предназначены для перекачивания чистой, не содержащей абразивных частиц воды, соков, молока, кислот небольшой концентрации (не хлорсодержащих!) и других жидкостей, не агрессивных к нержавеющей стали AISI 304 и витону. Высота самовсасывания до 8 метров. Возможно применение насоса в быту, для орошения садов и огородов. Возможно использование насоса в системе автономного водоснабжения в комплекте с гидроаккумулятором и системой автоматики.
Перед началом работы, корпус насоса необходимо заполнить перекачиваемой жидкостью!
ВНИМАНИЕ! Насос НЕ ПРЕДНАЗНАЧЕН для перекачки ЛВЖ и растворителей. При перекачке жидкостей отличных от воды, рекомендуем проконсультироваться с нашими специалистами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- подача/напор (см. таблицу),
- температура жидкости: от 0° до +90° С,
- рабочее напряжение и частота: 220 В/50 Гц ± 5%,
- уровень шума: не более 74 дб,
- высота всасывания: до 8 м,
- максимальное рабочее давление в корпусе: до 7 атм,
- уплотнение вала - торцевое, керамика-графит-витон,
- электродвигатель асинхронный, IPX4, класс изоляции B.
Горизонтальные, моноблочные, центробежные самовсасывающие электронасосные агрегаты типа "ХМС-подача/напор" с проточной частью из нержавеющей стали AISI304 (08Х18Н10Т) предназначены для перекачивания различных химически активных и нейтральных жидкостей, не оказывающих разрушающего воздействия на материалы проточной части насоса. Плотность жидкости до 1300 г/см3. Уплотнение вала – торцевое, из тефлона (PTFE). Прокладка корпуса – PTFE. Материал клапана – витон.
Рабочее колесо открытого типа.
Например: вода, соки, молоко, дезрастворы для СИП-моек, некоторые кислоты средней концентрации (не хлорсодержащие), спирты, дизельное топливо.
В исполнении «ХМСЕ», насосы комплектуются взрывозащищенными электро-двигателями IP54, ExdIIBT4.
В этом исполнении насосы могут применяться для перекачивания ЛВЖ (спирты, бензин, керосин, и подобных, не разъедающих клапан из витона).
Для перекачивания щелочных жидкостей (не хлорсодержащих), требуется замена клапана насоса на исполнение их тефлона (PTFE). Для этого нужно приобрести «KIT для растворителей и щелочей».
В исполнении ХМСЕ (насос с взрывозащищенным электродвигателем) и установленном «KIT для растворителей и щелочей», возможна перекачка растворителей.
Высота самовсасывания - до 4-6 метров (по воде).
Рабочая температура: от -20°С до +90°С.
Расшифровка маркировки насоса ХМС(Е)-3/12-АМ_(220В):
«ХМС» - химический моноблочный самовсасывающий,
«Е» - взрывозащищенный электродвигатель,
«3» - номинальная подача в рабочей точке, м3/час,
«12» - номинальный напор, м,
«АМ» - торговая марка «Ампика»,
«220В» - питание 220 В (если не указано, то 380 В).
Назначение: Химические насосы серии ХМ предназначены для перекачивания химически активных жидкостей, с плотностью до 1300 кг/м3 с температурой -40 до +103 °С.
Могут использоваться в химической, нефтехимической, косметической, пищевой промышленности.
Проточная часть изготовлена из высококачественной нержавеющей стали AISI 316 (российский аналог - сталь 08Х17Н13М2). Рабочее колесо открытого типа.
Уплотнение вала - торцевое, из фторопласта.
Прокладка корпуса фторопластовая.
Расшифровка обозначения ХМ(Е)-6/14-АМ:
«ХМ» - химический моноблочный,
«Е» - взрывозащищенный электродвигатель,
«6» - номинальная подача в рабочей точке, м3/час,
«14» - номинальный напор, м,
«АМ» - торговая марка «Ампика».
Насос имеет резьбовое присоединение (наружная дюймовая резьба, на которую накручены фланцы).
Параметры в таблице - номинальные, то есть указана средняя рабочая точка графика производительности.

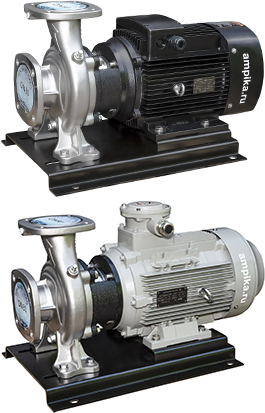

Назначение Химические электронасосы серии ХМ-АМ предназначены для перекачивания воды, пищевых продуктов, дезрастворов, химически активных жидкостей с плотностью до 1300 кг/м3, не агрессивных к материалам насоса (скорость проникновения коррозии в материал проточной части - не более 0,1 мм/год).
При перекачивании жидких продуктов допускаются абразивные включения размером не более 0,2 мм и концентрацией до 0,3% по объёму. Максимально допустимая высота всасывания – не более 6-7 метров (после полного заполнения всасывающего трубопровода и корпуса насоса перекачиваемой жидкостью).
Внимание! Высота всасывания сильно зависит от температуры перекачиваемой жидкости и её плотности!
Технические характеристики - рабочая температура перекачиваемого продукта: от -15°С до +104°С,
- подпор на входе в насос - не более 2,0 атм.,
- максимально допустимое давление внутри корпуса насоса - до 10 атм.,
- приведенная частота вращения вала электродвигателя - 2900 об/мин,
- напряжение сети - 380 В. Частота тока 50 Гц. Степень защиты - IP55,
- материалы: корпусные детали проточной части насоса, рабочее колесо, удлинитель изготовлены из пищевой хромоникелевой стали AISI 304 (российский аналог 08Х12Н10Т),
- уплотнение вала: торцевое, керамика-графит-FPM,
- в комплекте с каждым насосом идут ответные фланцы с прокладками и крепежом. Фланцы - с внутренней стандартной трубной резьбой типа BSP, что облегчает подбор штуцеров.
Внимание! Насосы оснащены электродвигателями общепромышленного исполнения и не предназначены для перекачивания растворителей, спиртов и прочих взрывоопасных жидкостей!!!
Самовсасывающие химические насосы ХМС из PP и PVDF
Самовсасывающие насосы ХМС предназначены для перекачивания химически актичных жидкоестей: кислот и щелочей с плотностью до 1800 кг/м3, совместимых с метериалами из которых изготовлены детали проточной части.
Насос самовсасывающий. Высота самовсасывания до 7 метров.
Уплотнение вала - одинарное торцевое, с парой карбид кремния-карбид кремния и сильфоном из тефлона.
Рабочая температура:
- с корпусом из полипропилена (PP) - исполнение "П" - от 0°С до +70°С,
- с корпусом из фторопласта (PVDF) - исполнение "Ф" - от -30°С до +90°С.
Расшифровка маркировки ХМС-6/10П-1,1-фл: «ХМС» - химический моноблочный самовсасывающий,
«6» - подача в средней рабочей точке, м3/час,
«10» - напор в средней рабочей точке, м,
«П» - материал проточной части. «П» - полипропилен, «Ф», PVDF - фторопласт,
«1,1» - мощность электродвигателя, м3/час,
«фл» - фланцевое исполнение по входу/выходу.
Насосы химические типа GP с проточной частью из полипропилена (буква "P" в обозначении) или фторопласта (буква "V" в обозначении) предназначен для перекачивания различных химически активных и нейтральных жидкостей с удельным объемным электрическим сопротивлением менее 105 Ом/м, не оказывающих разрушающего воздействия на материалы проточной части насоса с температурой от +5 до + 82 °С для насосов из полипропилена и от +5 до + 104 °С для насосов из фторопласта, с концентрацией взвешенных частиц не более 0,1% по массе, размером частиц до 0,25 мм, плотностью не более 1850 кг/м3, кинематической вязкостью не более 30 сСт. Допускаемая вакуумметрическая высота всасывания - не более 5 метров по воде.
Уплотнение вала насоса - торцевое, сильфонного типа (керамика-графит-витон). Уплотнительные кольца - витон. Возможна замена витоновых уплотнительных колец и сильфона уплотнения на резину марки EPDM по заказу.
Перекачивание химически активных жидкостей: кислот, щелочей, солей, растворителей, красок, моющих средств, дезинфицирующих растворов, топлива, масел и др.
Насосы могут комплектоваться взрывозащитными электродвигателями, при этом устанавливаются двойные торцовые уплотнения типа «тандем» или «спина к спине». Подбор варианта конструкции торцового уплотнения в зависимости от типа среды для каждого конкретного случая.
Температура жидкости от — 40°С до +95°С (Возможно изготолвение в температурном диапазоне -50°С... +200°С). Дополнительная комплектация бачками для затворной жидкости, рубашками обогрева.
ВНИМАНИЕ!!! Данные насосы изготавливаются под конкретную жидкость по техзаданию заказчика. При заказе следует заполнить опросный лист на нашем сайте.
В описании приведены максимально возможные характеристики по температурному режиму.
Преимущества:
- применение сильфонных торцовых уплотнений;
- улучшенные энергетические (повышенный КПД) и виброакустические характеристики;
- малогабаритность;
- увеличен ресурс работы насоса;
- проточная часть насоса выполнена из 3мм листа хромоникелевой стали 12Х18Н10Т «К».
Все насосы могут дополнительно комплектоваться:
- нержавеющими кожухами
- рубашками обогрева (как водяного, так и электрического).
Область применения:
Подъем и перекачивание из цистерн и емкостей химически активных жидкостей, моющих средств, дезинфицирующих растворов, кислот и щелочей, а также газосодержащих жидкостей. Работа под вакуумом. Высота самовсасывания - до 6 м (зависит от плотности жидкости, длины и диаметра трубы на входе).
Вязкость жидкостей - до 600 сСт (стандартное исполнение до 50 сСт). Плотность - до 1,8 г/см . t = — 40 +135 градусов (стандартное исполнение до +90С).
Все насосы могут комплектоваться взрывозащищенными э/д, двойными торцевыми уплотнениями, рубашкой обогрева проточной части (по заказу).
Материал проточной части:
Корпус насоса, закрытое рабочее колесо, крышка корпуса, втулка вала, гайка колеса - из нержавеющей стали 12Х18Н10Т.
Преимущества:
- возможность длительной работы насоса без перекачиваемой жидкости;
- применение надёжных сильфонных торцовых уплотнений;
- улучшенные энергетические (повышенный КПД) и виброакустические характеристики;
- хорошее самовсасывание (высокое разряжение на всасывании);
- малогабаритность за счёт моноблочного исполнения;
- увеличенный ресурс работы насоса за счёт точной обработки нержавеющей стали;
- проточная часть насоса сделана из 3 мм листа хромоникелевой стали 12Х18Н10Т «К».
Электронасос вихревой типа ВКс предназначен для перекачивания из бочек и емкостей растворителей, спиртов, ортофосфорной и азотной кислот, щелочей, а также жидких пищевых продуктов (молока, сока, растительных масел и т.п.).
Насос является самовсасывающим. Высота самовсасывания (после предварительной заливки корпуса) - до 6 метров.
Технические характеристики:
- рабочая температура - до +110ºС,
- материал проточной части - нержавеющая сталь 12Х18Н10Т,
- диаметр патрубков (вход/выход) - 25 мм, "елочка" под шланг,
- э/д 2,2 кВт, 380В, взрывозащищенный,
- уплотнение вала торцевое, PTFE (тефлон).
Дополнительно насос может комплектоваться:
- шлангом Pluton PK DN25 - 3400 р/метр,
- пистолетом из латуни 001.12.337 (для растворителей) - 240 евро,
- счетчиком для растворителей TF-1
Насос имеет сертификат соответствия, пищевой сертификат и сертификат гостехнадзора.
Назначение: Насосы ШНР предназначены для перекачивания растворителей без содержания хлора, таких как: ацетон, нефрас, 646, толуол и т.п. Также возможно перекачивание химически нейтральных ЛВЖ типа антифриза, спирта, дизельного топлива и т.п. жидкостей с вязкостью до 50 МПа*с.
Насос самовсасывающий. Высота самовсасывания – до 3,5 м
Насос имеет встроенный байпасс.
Электродвигатель взрывозащищенный, IP54, 1ExdellBT4.
Материалы насоса: Корпус насоса, корпус байпасса изготовлены из дюралюминия, рабочая полость, вал, пружина, шарик, ротор - из нержавеющей стали AISI304, лопатки – фторопласт. Прокладки корпуса – резина FPM во фторопластовой оболочке, уплотнение вала – одинарное торцевое, с резиновыми кольцами покрытыми фторопластом.
ВНИМАНИЕ! Насосы НЕ ИМЕЮТ разрешения на применение во взрывоопасных зонах.
Есть разрешение на применение на электродвигатель на 380В (на электродвигатель на 220В разрешения нет).
Мембранные насосы типа DP-1 /растворы щелочей, удобрения, вода, антифризы, adblue/
Насосы серии DP являются химическими мембранными (диафрагменными) насосами, предназначенными для перекачивания удобрений, воды, растворов щелочей, слабых кислот и т.п.
(ВНИМАНИЕ!!! Обязательно проконсультируйтесь с нашим специалистом по поводу работы насосов с агрессивными жидкостями).
Рабочая температура: От -5°С до +40°С. Температура жидкости до +50°С.
Насосы самовсасывающие. Высота самовсасывания до 5 метров.
В насосе встроен перепускной клапан (байпас), позволяющий насосу работать с раздаточным пистолетом.
Материал проточной части - полипропилен, материал мембран и клапанов - EPDM, вал, пружина - нержавейка.
Все насосы DP комплектуются штуцерами под шланг 3/4`` (19 мм) для подсоединения шлангов.
На корпусе электродвигателя установлен выключатель. Насосы на 220В имеют кабель питания 2 метра с вилкой.
Насосы на 12В и 24В комплектуются кабелем питания 2 метра с зажимами "крокодил".
Насосы серии Ш 3,2/25-1,6/16К представляют собой шестеренные насосы с корпусом выполненным из нержавеющей стали 12Х18Н9Т.
Корпус насоса взрывозащищённый (нержавеющая сталь не даёт искр).
Предназначены для перекачивания химически активных вязких жидкостей, не агрессивных к материалам насоса таким как: краски, лаки, масла, нефтепродукты.
Рабочая температура - от -20 до +100С.
Вязкость перекачиваемой жидкости - до 2000 мПа*с.
Уплотнение вала - двойное торцевое.
Возможна поставка насоса Ш 3,2-25-0,6/6К-Рп-1 с регулируемой подачей (с механическим мотор-вариатором) или с частотным преобразователем.
Насосы серии КМХ - центробежные, химические, горизонтальные, одноступенчатые с основными деталями проточной части из армлена, предназначены для перекачки химически активных жидкостей указанных в таблице.
В перекачиваемой жидкости допускается содержание твёрдых включений в количестве не более 0,1% по массе с размером частиц не более 0,2 мм.
Насос КМХ-Д-65-40-200 (с приводом через шкив) можно тспользовать на кислотовозах и подключать его через вал отбора мощности (требуемые обороты 2900 об/мин, мощность 15 кВт) или использовать в составе агрегата с электродвигателем. Двигатель к комплект поставки не входит!
Технические характеристики: - кинематическая вязкость перекачиваемой жидкости не более 30 сСт,
- плотность жидкости не более 1850 кг/м3.
- рабочая температура: от -50°С до +70°С.
- уплотнение вала – торцевое.
Насос изготовлен в климатическом исполнении и категории размещения при эксплуатации У2 и предназначен для работы в закрытых взрывобезопасных помещениях.
*Возможна комплектация взрывозащищенным двигателем.
Перекачиваемые среды:
- вода водопроводная,
- водные растворы ТМС,
- растворы на основе фторуглеводородов
- растворы щелочей концентрацией не более 30%,
- азотная кислота – не более 40%,
- серная кислота - не более 70%,
- фосфорная кислота – не более 90%,
- соляная кислота – не более 35%.
Насосы серии DP являются химическими мембранными (диафрагменными) насосами, предназначенными для перекачивания удобрений, воды, растворов щелочей, слабых кислот и т.п.
