Насос с автоматикой для поддержания давления SQE
Комплект Grundfos на базе насосов SQE предназначен для организации автономного водоснабжения из скважины в дачных домах и коттеджах. Набор включает в себя все необходимые компоненты, позволяющие самостоятельно собрать систему автоматического водоснабжения из скважины.
Насос снабжен блоком управления СU 301, который позволяет регулировать давление в системе с помощью частотного преобразователя, то есть дает возможность поддерживать заданное давление вне зависимости от количества открытых кранов (отсутствуют скачки давления). Наличие функции плавного пуска в разы увеличивает срок службы насоса.
Система имеет следующие виды защиты:
- от "сухого хода",
- от перегрузки,
- от перегрева (тепловая защита),
- от скачков напряжения.
Комплект поставки:
– погружной насос SQE c плоским кабелем в водонепроницаемой оболочке 3 х 1,5 мм2 (длина кабеля в каждом комплекте своя, но его длины достаточно для опускания насоса на рабочую глубину без наращивания),
– блок управления CU 301,
– гидроаккумулятор емкостью 8 л /7 бар,
– датчик давления на 0-6 бар,
– манометр 0-10 бар,
– запорный крана 3/4” со сливом,
– 20 хомутов для крепления кабеля к водоподъемной трубе.
Производитель - GRUNDFOS. Страна производства - Мексика
Насос подходит для перекачки чистой воды из колодцев. Благодаря своей высокой эффективности, надежности и простоте монтажа эти насосы подходят для бытового применения, для подачи воды в составе напорной системы бустерного набора.
Рекомендуются для перекачки чистой воды с содержанием песка не более 150 г/м3. Благодаря своему высокому КПД и надежности они с успехом применяются в быту, в частности для водоснабжения в сочетании с системами поддержания давления, а также для поливки и т.п.
ПРОИЗВОДИТЕЛЬНОСТЬ - до 200 л/мин (12 м³/час),
- напор до 140 м
ОГРАГНИЧЕНИЯ ПРИМЕНЕНИЯ - MAX температура жидкости +35 °C,
- MAX содержание песка 200 г/м3,
- MAX глубина погружения 60 м при достаточно длинном силовом кабеле (стандартная длинна 20 м),
- вертикальная и горизонтальная установка,
- кол-во пусков в час: 30 через равные промежутки времени,
- непрерывный режим работы S1.
Технические характеристики - НАГНЕТАТЕЛЬНЫЙ КОРПУС нержавеющая сталь AISI 304, патрубок с резьбой ISO 228-1.
- КОЖУХ нержавеющая сталь AISI304.
- РАБОЧИЕ КОЛЕСА из технополимера.
- ДИФФУЗОРЫ из технополимера.
- НЕСУЩАЯ КОРОБКА ДИФФУЗОРОВ нержавеющая сталь AISI 304.
- ВАЛ НАСОСА нержавеющая сталь AISI 304.
- ПОДШИПНИКИ НАСОСА неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома для повышения стойкости к песку.
- МУФТА ПРИВОДА из нержавеющей стали AISI 316L.
- КРЕПЕЖНЫЕ ДЕТАЛИ И ЗАЩИТА КАБЕЛЯ из нержавеющей стали AISI 304.
- ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 316 (EN 10088-3 - 1.4104 до 0.75 кВт).
- ДВИГАТЕЛЬ погружной, с непрерывным режимом работы (без масла, перематываемый).
- 4BLOCKm: однофазный 220-240 В - 50 Гц.
- ИЗОЛЯЦИЯ класс F.
- СТЕПЕНЬ ЗАЩИТЫ IP 68.
- ОБРАТНЫЙ КЛАПАН встроен в нагнетательный корпус.
- ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ керамика - графит
- NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
Скважинные моноблочные насосы Pedrollo используются для перекачки чистой воды без абразивных частиц и химически неагрессивных жидкостей для материалов, из которых изготовлен насос.
Благодаря своей компактности и экономичности они с успехом применяются в быту, в частности для подачи воды в сочетании с небольшими системами поддержания давления, а также для поливки и т.п. Эксплуатация насосов возможна внутри колодцев диаметром не менее 4" (100 мм). Максимальная температура жидкости до +40 С.
ПРОИЗВОДИТЕЛЬНОСТЬ - до 50 л/мин (3 м³/час),
- напор до 75 м
ОГРАГНИЧЕНИЯ ПРИМЕНЕНИЯ - MAX температура жидкости +40 °C,
- MAX глубина погружения 40 м при достаточно длинном силовом кабеле (стандартная длинна 20 м),
- вертикальная и горизонтальная установка,
- непрерывный режим работы
Технические характеристики Нагнетательный корпус: нержавеющая сталь AISI 304;
Рабочее колесо: латунь, с периферийными радиальными лопатками;
Кожух двигателя: нержавеющая сталь AISI 304;
Ведущий вал: нержавеющая сталь EN 10088-3 - 1.4104;
Двигатель: погружной , асинхронный, однофазный, с непрерывным режимом работы(без масла, перематываемый);
Механическое уплотнение: керамика-графит - NBR;
Изоляция: класс F;
Класс защиты: IP68.
Благодаря высокой эффективности и надежности, данные насосы пригодны для применения с чистой водой в бытовом, коммунальном секторе и сельском хозяйстве. В частности, в сочетании с гидроаккумуляторами они используются для подачи воды, для орошения садов и огородов, повышения давления воды в системе и т.д.
Погружные насосы типа NKm предназначены для откачивания чистой воды с содержанием песка не более 50 г/литр при температуре не более +40°С из водоемов, колодцев и т.п.
Для предотвращения работы без воды насосы снабжены поплавковым выключателем.
ПРОИЗВОДИТЕЛЬНОСТЬ - до 120 л/мин (7,2 м³/час),
- напор до 95 м
ОГРАГНИЧЕНИЯ ПРИМЕНЕНИЯ - MAX температура жидкости +40 °C,
- MAX содержание песка 150 г/м3,
- MAX глубина погружения 20 м при достаточно длинном силовом кабеле (стандартная длинна 20 м),
- непрерывный режим работы S1.
Технические характеристики - электродвигатель асинхронный, с тепловой защитой, IP68,
- напряжение питания 220В,
- материал проточной части - нержавеющая сталь,
- рабочие колеса - технополимер,
- уплотнение - двойное торцевое с масляной камерой.

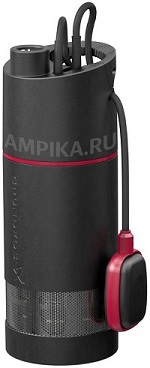

Погружной колодезный насос SB и погружная колодезная автоматическая установка SBA предназначены для водоснабжения частных домов. Насосы доступны в двех основных исполнениях :
- со встроенным сетчатым фильтром (перфорация 1 мм);
- с боковым входом, который включает гибкий всасывающий шланг и плавающий сетчатый фильтр (перфорация 1 мм).
В обоих исполнениях насос SB может поставляться как с поплавковым выключателем, так и без него. Поплавковый выключатель может быть использован для работы в автоматическом режиме или для защиты от сухого хода.
Автоматическая насосная установка SBA представляет собой модернизированный насос SB, со встроенными средствами управления (датчик потока и реле давления), что исключает необходимость в использовании дополнительных устройств.
Особенности и преимущества данной модели:
- бесшумная работа;
- высокая надежность;
- встроенная защита от сухого хода (в исполнении с поплавковым выключателем) и защита от перегрева.
Если расстояние от стенки бака(колодца) до насоса более 1.5 метров, рекомендуется использование модели с боковым входом и поплавковым сетчатым фильтром. Если расстояние от стенки бака(колодца) до насоса менее 1.5 метров, рекомендуется модель с сетчатым фильтром.
Корпус насоса выполнен из полипропилена(PP30GF) и нержавеющей стали(EN1.4301), рабочее колесо из полипропилена(PP20GF)
Колодезные насосы SB изготавливаются в следующих исполнениях :
- "M" - с сетчатым фильтром на всасе без поплавкового выключателя;
- "A" - с сетчатым фильтром на всасе и с поплавковым выключателем;
- "AW" - с поплавковым фильтром и поплавковым выключателем.
Насосные установки SBA изготавливаются в следующих исполнениях :
- "A" - с сетчатым фильтром на всасе и с поплавковым выключателем;
- "AW" - с поплавковым фильтром и поплавковым выключателем.
Комплектация насоса SB:
- насос SB со встроенным обратным клапаном
- кабель со штекером (15м).
Комплектация насосной установки SBA:
- насосная установка SBA со встроенным обратным клапаном, датчиком потока, реле давления;
- кабель со штекером (15м).
Назначение:
Насосы серии 4SR рекомендуются для перекачки чистой воды или схожих жидких тел, содержащих не более 150 г/м3 песка. Благодаря высокому кпд и их надёжности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора (путём замены насоса), в системах противопожарной безопасности для питания их водой и т.д.
Эксплуатация насосов серии 4SR4 возможна внутри колодцев диаметром не менее 4" (100 мм). Максимальная температура перекачиваемой жидкости - до +30 С.
ПРОИЗВОДИТЕЛЬНОСТЬ - до 350 л/мин (21 м³/час),
- напор до 405 м
ОГРАГНИЧЕНИЯ ПРИМЕНЕНИЯ - MAX температура жидкости +35 °C,
- MAX содержание песка 150 г/м3,
- MAX глубина погружения 100 м при достаточно длинном силовом кабеле (см. ниже),
- установка вертикальная и горизонтальная со следующими ограничениями:
4SR1 - 4SR1,5 - 4SR2 - 4SR4 до 27 ступеней
4SR6 - 4SR8 до 17 ступеней
4SR10 - 4SR12 - 4SR15 до 12 ступеней,
- кол-во пусков в час: 20 через равные промежутки времени,
- поток охлаждения двигателя не менее 8 см/с
- непрерывный режим работы S1.
Технические характеристики: НАГНЕТАТЕЛЬНЫЙ КОРПУС изготовлен из латуни (с двигателями от 4 до 7.5 кВт - нагнетательный корпус, обратный клапан и суппорт из нержавеющей стали AISI 304), снабжён нагнетательным патрубком с внутренней трубной резьбой 1 1/4" gas UNI ISO 228-1.
ОБРАТНЫЙ КЛАПАН - из технополимера повышенной прочности, позволяет разгрузить вес водяного столба, не подвергая напряжениям рабочие колёса и диффузоры, обеспечивая тем самым максимальную долговечность функционирования всего скважинного насоса.
РАБОЧИЕ КОЛЕСА - из технополимера Lexan "General Electric".
ДИФФУЗОРЫ - из технополимера Noryl GFN2 "General Electric".
НЕСУЩАЯ КОРОБКА ДИФФУЗОРА, РУБАШКА НАСОСА, ВЕДУЩИЙ ВАЛ - из нержавеющей стали AISI 304.
СУППОРТ - из латуни, параметры которого соответствуют нормативам NEMA.
ЭЛЕКТРОДВИГАТЕЛЬ погружной, 4" "Franklin Electric" в водяной ванне, или "Pedrollo", вращающийся в масляной ванне для лучшего охлаждения.
СТЕПЕНЬ ЗАЩИТЫ - IP 58 для двигателя "Franklin Electric"; IP 68 для двигателя "Pedrollo".
ПРОВОД ЭЛЕКТРОПИТАНИЯ погружного типа "FE4DM/T".
Кабель электропитания длиной:
для P2 от 0,37 до 3 кВт: 1,7 м 4SR-PD, 2,0 м 4SR-PS, 1,5 м 4SR-FK
для P2 от 4 до 7.5 кВт: 2,7 м 4SR-PD, 3,0 м 4SR-PS, 2,5 м 4SR-FK
4SRm - Однофазный 230 B - 50 Гц
4SR - Трехфазный 400 B - 50 Гц
Пульты управление серии QEM предусмотрены для установки с однофазными 4" дюймовыми погружными насосами(4SRm).
Предназначены для защиты электронасоса от перегрузок и короткого замыкания.
Компоненты пульта управления:
- выключатель с предохранителями
- переключатель режима работы
- клеммная коробка для подключения электронасоса и поплавка(или реле давления)
- тепловая защита корпуса(перезапуск ручной)
- сигнальная лампа включения насоса
- конденсатор
Для правильного выбора пульта управления необходимо сверить потребляемый ток и емкость конденсатора для электродвигателя в таблице ниже:
Рекомендуются для подачи чистой воды с содержанием песка не более 150 г/м3 . Благодаря высоким эксплуатационным характеристикам и надёжности, насосы могут применяться в бытовом секторе, коммунальном хозяйстве и промышленности. В сочетании с гидроаккумуляторами они используются для распределения воды, для ирригации, моечных установок, повышения давления в системах, в противопожарных установках и т.п.
ПРОИЗВОДИТЕЛЬНОСТЬ - до 90 л/мин (5,4 м³/час),
- напор до 267 м
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
- MAX температура жидкости до +35 °C
- MAX содержание песка не более 150 г/м3
- MAX глубина погружения до 60 м при достаточно длинном силовом кабеле (стандартная длинна 1,5 м)
- установка:
в вертикальном положении
в горизонтальном положении со следующими ограничениями:
- MAX количество пусков в час: 20 с регулярными интервалами
- поток охлаждения двигателя не менее 8 см/с
- продолжительный режим работы электродвигателя S1
ЭЛЕКТРОДВИГАТЕЛЬ
3SRm - Однофазный 230 B - 50 Гц
3SR - Трехфазный 400 B - 50 Гц
Назначение:
Оголовок скважины предназначен для герметизации устья скважины с наружным диаметром обсадной трубы (для ОС 100-32 - 107 - 127 мм, для ОС 133-32 - 127-140 мм) с установленным внутри нее насосом, полиэтиленовой напорной трубой диаметром 32 мм, а также кабелями круглого сечения в оболочке (силовым для питания электродвигателя насоса oт 4х0.75 мм2 до 4х4 мм2 и, при необходимости, слаботочного кабеля от 3х0-75 мм2 до 3х1.5 мм2 для подключения источников "сухого хода".
Применение оголовка скважины позволяет:
- предохранить скважину от попадания в нее поверхностных грунтовых вод и посторонних предметов,
- снизить вероятность кражи оборудования и материалов из скважины при использовании “секретных” болтов (фирмой не поставляются),
- увеличить надежность подвешивания насоса и упростить эксплуатацию технического колодца,
- придать скважине элегантный внешний вид.
Особенности скважинного оголовка:
- монтаж оголовка не требует сварочных paбoт, так как его установка осуществляется посредством затягивания болтов, сжимающих уплотнительное резиновое кольцо между крышкой и прижимным фланцем,
- возможность погружения насоса лебедкой, краном и другими грузоподъемными механизмами за верхние рым-болты, установленные в крышке оголовка,
- крепление троса, прикрепленного к насосу, посредством карабина, подвешиваемого на нижний рым-болт.
