Назначение: Дозатор жидкости используется для выдачи заданных доз жидкостей. В базовом варианте (с турбинным расходомером из латуни), для нейтральных не вязких жидкостей таких как вода, жидкое масло и т.п.
Может использоваться для точного налива воды в баки на пищевом производстве, при производстве бетона и т.д.
При использовании расходомеров с овальными шестернями, возможно дозирование вязких жидкостей: масел, дизельного топлива, жидкого мыла и т.п.
Дозатор состоит из универсального электронного блока дозирования, блока питания, расходомера и электромагнитного клапана (на 24В).
Меняя расходомер и ЭМК, можно дозировать различные жидкости в широком диапазоне и с различными свойствами.
Дозатор подключается либо к водопроводу, либо к насосу.
К электронному блоку могут быть подключены расходомеры со следующими типами входов: герконовый, транзисторный, либо активный (потенциальный), с длительностью импульса не менее 0,5 мс.
Технические характеристики: - расход (см. таблицу),
- индикация пролитой жидкости,
- точность дозирования – 0,5%,
- вес импульса (см. таблицу),
- память на 10 последних доз
- управляющее реле 220В, 16А.
- температура окружающей среды: от -10С до +80С,
- возможные единицы измерения: мл, л, м3,
- диапазон дозируемого объема: 0-9999, 9999,
- диапазон возможных настроек цены импульса, мл/имп 1 0000, 0001…999,9999.
Комплект поставки: • Расходомер
• Блок электронный дозатора
• Клапан электромагнитный
• Источник питания
Ручное дозирующее устройство типа ДР специально разработано для средних или малых предприятий, лабораторий, больниц, салонов красоты, пищевого производства и т.п. Его конструкция компактна и проста в использовании, все детали изготовлены из нержавеющей стали и тефлона (PTFE).
Подходит для веществ средней вязкости, таких как: мед, шампунь, гель для душа, масла, варенье, джем, майонез и т.п. Хорошо подходит для мелкосерийного производства.
Изменение объема выдаваемой дозы производится путем изменения длины хода поршня (устанавливается регулировочным винтом).
Выдача дозы происходит при нажатии (повороте) рукоятки.
Полуавтоматическое дозирующие устройство с приводом от сжатого воздуха ДПН предназначено для розлива малых доз продукта по таре. Этот пневмодозатор подойдёт для средних или малых предприятий, лабораторий, больниц, салонов красоты, пищевого производства и т.п. Его конструкция компактна и проста в использовании, все детали изготовлены из нержавеющей стали и тефлона (PTFE).
Дозировщик ДПН подходит для розлива веществ средней вязкости, таких как: мёд, шампунь, гель для душа, масло, варенье, джем, майонез и т.п. Хорошо подходит для мелкосерийного производства.
Изменение объёма выдаваемой дозы производится путем изменения длины хода поршня (устанавливается регулировочным винтом).
Выдача дозы происходит при нажатии педали (пневмокрана), которая входит в комплект поставки.
Технические характеристики:
- материалы: нержавеющая сталь AISI304, PTFE,
- диапазон наполнения: 5-50 мл (для заполнения пузырька 100 мл надо нажать педаль 2 раза),
- ёмкость бака фасуемого продукта: 10 л,
- привод: пневматический,
- производительность: 20-60 бутылок в минуту (зависит от их ёмкости),
- раздаточные насадки 2 штуки на выбор с диаметром 4 мм и 8 мм под разные вязкости,
- давление воздуха: 0,4-0,6 мПа (компрессор в комплекте не идёт),
- точность дозирования: ±0,2-1 мл.
Бюджетный дозатор ДМ 5-3200 предназначен для розлива по маленькой таре жидкостей с уровнем кислотности (PH) от 5 до 8. Примеры разливаемых жидкостей: вода, масло, сок, вино, НЕКОТОРЫЕ разбавленные кислоты и щёлочи (уточняйте у поставщика) и подобные жидкие неагрессивные вещества. Размер выдаваемых доз: от 5 мл до 3,2 л.
Тип насоса: МЕМБРАННЫЙ, самовсасывающий.
Температура жидкости: до +60С.
Максимальная вязкость перекачиваемого продукта: до 50 мПа*с.
Материалы насоса: проточная часть - полипропилен, мембраны - EPDM.
Технические характеристики дозатора:
- выдаваемые дозы: от 5 мл до 3200 мл (доза отмеряется по времени работы насоса, которое можно задавать на панели управления),
- ПАМАТЬ на 7 различных доз,
- работа в ручном режиме от кнопки на панели или от педали (идёт в комплекте),
- работа в автоматическом режиме (дозы выдаются автоматически через заданный промежуток времени),
- аналоговая регулировка скорости подачи насоса,
- кнопка непрерывной работы насоса (для заполнения шланга перед работой),
- счётчик количества выдаваемых доз,
- погрешность: 0,5...2% (зависит от плотности жидкости),
- самовсасывание: до 2 м (максимальное всасывание при температуре до +60С),
- питание 220В.
Комплект поставки:
- упаковочная коробка,
- дозатор в сборе,
- педаль-кнопка с кабелем,
- держатель раздаточной насадки регулируемый,
- раздаточная насадка диаметром 8 мм,
- шланг всасывающий с фильтром,
- шланг раздаточный из силикона,
- кабель питания с вилкой,
- инструкция по эксплуатации.
ВНИМАНИЕ!!! Электродвигатель насоса коллекторный (для удешевления конструкции), что накладывает определенные ограничения по времени работы устройства. Режим работы дозатора: 10-20 минут работа, потом остановка на 15 минут до полного остывания электродвигателя. Если не выполнять указанные требования, то это приведет к перегреву коллектора мотора и негарантийному выходу его из строя без возможности восстановления.
Дозатор мембранный ДМ 2-5000 предназначен для розлива по таре жидкостей с PH от 5 до 8, таких как: вода, масла, жидкая косметика, соки и т.п. жидких неагрессивых жидкостей, дозами от 2 до 5000 мл.
Тип перекачивающего насоса - мембранный, самовсасывающий.
Температура жидкости - до +60°С.
Максимальная вязкость - до 200 мПа*с. Внимание! При большой вязкости нужно увеличивать диаметр всасывающего шланга и уменьшать подачу насоса.
Материалы насоса: проточная часть из полипропилена, мембраны - EPDM.
Технические характеристики дозатора:
- питание 220 вольт,
- выдаваемые дозы: от 2 мл до 5000 мл (доза отмеряется по времени работы насоса, которое можно задавать на панели управления),
- погрешность < 0,5% (зависит от плотности жидкости),
- самовсасывание - до 2 м (максимальное всасывание при температуре до +60°С),
- возможность работы в ручном режиме от кнопки на панели или от педали (идёт в комплекте),
- работа в автоматическом режиме (дозы выдаются автоматически через заданный промежуток времени),
- аналоговая регулировка скорости подачи насоса,
- кнопка непрерывной работы насоса (для заполнения шланга перед работой),
- счетчик количества выдаваемых доз.
Комплект поставки:
- дозатор в сборе,
- педаль,
- держатель раздаточных насадок,
- раздаточные насадки диаметром 4 мм и 6 мм,
- шланг из силикона со всасывающим фильтром,
- кабель питания с вилкой.
ВНИМАНИЕ!!! Электродвигатель насоса коллекторный, что накладывает определённые ограничения по времени работы устройства.
Режим работы дозатора: 10-20 минут работа, потом остановка на 15 минут до полного остывания электродвигателя.
Если не выполнять указанные требования, то это приведет к перегреву коллектора мотора и выходу его из строя без возможности восстановления. Это не является гарантийным случаем.
Бюджетный дозатор ДШ 3-5000 предназначен для розлива по таре жидкостей с PH от 5 до 8, таких как: вода, масла, косметика, сок и т.п. жидких неагрессивых жидкостей дозами от 3 мл до 5000 мл.
Тип насоса - шестеренный, самовсасывающий.
Температура жидкости до +95С. Максимальная вязкость до 200 мПа*с.
(внимание! при максимальной вязкости нужно увеличивать диаметр всасывающего шланга и уменьшать подачу насоса).
Технические характеристики дозатора:
- выдаваемые дозы: от 3 мл до 5000 мл (доза отмеряется по времени работы насоса, которое можно задавать на панели управления),
- работа в ручном режиме от кнопки на панели или от педали (идет в комплекте),
- работа в автоматическом режиме (дозы выдаются автоматически через заданный промежуток времени),
- аналоговая регулировка скорости подачи насоса,
- кнопка непрерывной работы насоса (для заполнения шланга перед работой),
- счетчик количества выдаваемых доз,
- погрешность <0,5% (зависит от плотности),
- самовсасывание до 1,2 м (максимальное всасывание при температуре до +60С),
- питание 220В.
Комплект поставки:
- дозатор в сборе,
- педаль,
- держатель раздаточных насадок,
- 2 раздаточные насадки диаметром 4 и 6 мм,
- шланг из силикона с фильтром,
- кабель питания с вилкой.
ВНИМАНИЕ!!! Электродвигатель насоса коллекторный, что накладывает определенные ограничения по времени работы устройства.
Режим работы дозатора: 10-20 минут работа, потом остановка на 15 минут до полного остывания электродвигателя.
Если не выполнять указанные требования, то это приведет к перегреву коллектора мотора и выходу его из строя без возможности восстановления.
Это не является гарантийным случаем.
Дозаторы перистальтические универсальные ДПУ изготавливаются в двух исполнениях, которые отличаются производительностью насоса.
Они предназначены для дозированного розлива жидкостей, например воды, соков, жидкого масла, жидкого мыла, геля для душа и подобных продуктов, которые совместимы с материалом трубки насоса. Трубка сделана из силикона, что даёт возможность перекачивать многие химически активные вещества. Головка насоса позволяет быстро менять рабочую трубку.
ДПУ - Дозатор Перистальтический Универсальный.
Технические характеристики дозатора:
- тип насоса - перистальтический самовсасывающий (высота всасывания 1,5 м),
- выдаваемые дозы: для ДПУ 3-2500: от 3 до 2500 мл, для ДПУ 5-400: от 5 мл до 4000 мл (доза отмеряется по времени работы насоса, которое можно задавать на панели управления),
- работа в ручном режиме от кнопки на панели или от напольной педали (идёт в комплекте),
- работа в автоматическом режиме (дозы выдаются автоматически через заданный промежуток времени),
- цифровая регулировка скорости подачи насоса,
- кнопка непрерывной работы насоса (для заполнения всасывающего шланга перед работой),
- счётчик количества выдаваемых доз,
- питание от обычной розетки на 220 вольт,
- погрешность <0,5% (зависит прежде всего от плотности жидкости),
- температура перекачиваемой жидкости - до +60°С,
- максимальная вязкость - до 1000 мПа*с.
Комплект поставки:
- дозатор в сборе,
- педаль,
- держатель раздаточных насадок,
- 3 раздаточные насадки диаметрами 6 мм, 8 мм и 10 мм под разную вязкость и скорость розлива,
- шланг всасывающий с обратным клапаном и фильтром от крупных частиц,
- кабель питания с вилкой.
ВНИМАНИЕ!!! Электродвигатель насоса коллекторный, что накладывает определенные ограничения по времени работы устройства. Режим работы дозатора: 10-20 минут работа, потом остановка на 10-15 минут до полного остывания электродвигателя. Если не выполнять указанные требования, то это приведет к перегреву коллектора мотора и выходу его из строя без возможности восстановления. Это не является гарантийным случаем. Но не стоит воспринимать это ограничение слишком серьёзно, оно только для случаев фанатичного использования, в реальной жизни всё хорошо.

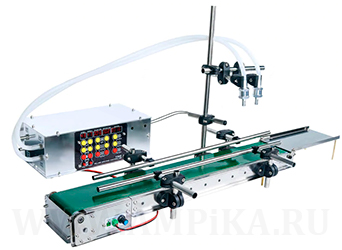

Дозаторы ДГН и 2ДГН (химстойкие, AISI316L, с магнитной муфтой)
Дозаторы полупромышленные серии ДГН изготавливаются в двух исполнениях: с одним насосом (просто ДГН) и с двумя насосами (2ДГН). Они предназначены для розлива по мелкой таре жидкостей, в том числе химически активных, таких как: масла, растворители, одушки, эфирные масла, спирты, духи, щелочные жидкости, некоторые кислоты (какие можно - уточняйте у поставщика) и т.п. дозами от 1 мл до 4000 мл. Для фасовки готовой продукции малых предприятий и индивидуальных предпринимателей в сфере мелкого опта, например парфюмерии. Следует особо отметить возможность розлива особо малых доз: от одного миллилитра (одной тысячной доли литра).
Насос - шестерённый, самовсасывающий, химический с магнитной муфтой (без традиционного уплотнения). Отсюда и название: ДГН - Дозатор с Герметичным Насосом.
Технические характеристики дозатора:
- температура разливаемой жидкости может быть самой разной: от -10 до +100 °С.
- максимальная вязкость - до 3000 мПа*с. При большой вязкости нужно увеличивать диаметр всасывающего шланга и уменьшать подачу насоса.
- выдаваемые дозы: от 1 милилитра до 4 литров (доза отмеряется по времени работы насоса, которое можно задавать на панели управления),
- погрешность <0,5% (зависит от плотности),
- питание от бытовой розетки на 220 вольт,
- работа в ручном режиме от кнопки на панели или от педали (идёт в комплекте),
- возможна автоматическая работа на линии (дозы выдаются через заданный промежуток времени),
- цифровая регулировка скорости подачи насоса,
- кнопка непрерывной работы насоса (для заполнения шланга перед работой),
- счётчик количества выдаваемых доз (для учёта произведённой продукции).
Комплект поставки:
- дозатор в сборе,
- педаль запуска выдачи дозы,
- держатель раздаточных насадок,
- 2 раздаточные насадки диаметрами 4 и 6 мм (для продуктов разной вязкости и скорости заполнения тары),
- всасывающий шланг из ПВХ с сетчатым фильтром,
- кабель питания со стандартной вилкой шуко.
ВНИМАНИЕ!!! Электродвигатели насосов коллекторныне, что накладывает определенные ограничения по времени работы устройства. Нормальный режим работы дозатора: 10-20 минут работа, потом остановка на 10-15 минут для остывания электродвигателя. Если заставить щёточный электромотор работать непрерывно, это приведёт к перегреву коллектора мотора и выходу его из строя без возможности восстановления. Это не является гарантийным случаем. Но по нашей практике, это исключение, а не правило, при разумном использовании это оборудование служит долго.
Дозаторы промышленные серии ДПП предназначены для розлива жидкостей средней вязкости (до 1000 мПа*с) таких как: молоко, алкоголь, масло, шампунь и т.п. при температуре до +60. Конструктивно представляют собой поршневой насос с пневмоприводом и возможностью регулировки хода поршня.
Установка дозы происходит за счет выставления длины хода пневмопривода, которая выставляется вращением рукоятки.
Также возможна регулировка скорости выдачи дозы (производительности).
Возможна работа в 2-х режимах: ручном и автоматическом. При работе в ручном режиме, выдача дозы производится после нажатия на педаль, которая идет в комплекте с оборудованием.
При работе в автоматическом режиме, дозатор работает непрерывно.
Привод насоса - пневматический.
Точность дозирования: +/- 0,5%. Давление компрессора 4-6 атм, ресивер не менее 30 литров (компрессор приобретается отдельно).
Дозатор самовсасывающий. Для подачи жидкости в дозатор, достаточно опустить всасывающий шланг в емкость с продуктом.
Расшифровка обозначения ДПП 5-100:
"ДПП" - дозатор поршневой пневматический,
"5-100" - минимальная и максимальная выдаваемые дозы в мл (возможна установки любой дозы в диапазоне от 5 до 100 мл).
Комплект поставки:
- дозатор в сборе,
- всасывающий шланг 1,5 метра,
- педаль,
- держатель раздаточной насадки с возможность регулировки высоты и вылета,
- ЗИП.
Дозаторы пневматические для вязких жидкостей ДПВЖ предназначены для розлива сильновязких и пастообразных (текучих!!!) жидкостей таких как: шампунь, мед, глицерин, томатная паста, кетчуп, майонез и т.п. при температуре до +60. Конструктивно представляют собой поршневой насос с пневмоприводом и поворотным дозатором, с возможностью регулировки хода поршня.
Установка дозы происходит за счет выставления длины хода пневмопривода, которая выставляется вращением рукоятки.
Выдача дозы производится после нажатия на педаль, которая идет в комплекте с оборудованием.
Привод насоса - пневматический.
Дозатор комплектуется бункером объемом 30 литров.
Точность дозирования: +/- 0,5%. Давление компрессора 4-6 атм, ресивер не менее 30 литров (компрессор приобретается отдельно).
Производительность компрессора - не менее 120 л/мин (в комплекте не идет).
ВНИМАНИЕ!!! Если жидкость слишком вязкая и не имеет текучести, то для ее дозирования нужен подогрев бункера (для снижения вязкости) и мешалка (которая будет "загонять" жидкость сверху вниз бункера). В противном случае она не будет затекать в дозатор и он не сможет работать.
Расшифровка обозначения ДПП 5-100:
"ДПВЖ" - дозатор поршневой пневматический для вяхких жидкостей,
"5-100" - минимальная и максимальная выдаваемые дозы в мл (возможна установки любой дозы в диапазоне от 5 до 100 мл).
Шкаф управления дозатором на 1 насос (с сенсорной панелью управления)
Назначение Устройство предназначено для управления внешним устройством (выдача дозы) по сигналам импульсного расходомера (в комплекте не идет).
Управление дозатором осуществляется с сенсорной TFT панели.
Устройство выполняет следующие функции: - автоматическая выдача заданной дозы (включение и отключение внешнего исполнительного устройства (например, насоса)) по сигналам импульсного расходомера (приобретается отдельно);
- автоматическая выдача цикличных доз;
- ручной пуск/стоп с учетом выданного объема;
- отображение установки дозы;
- подсчет общего объема выданных доз;
- прямое и реверсивное управление магнитным пускателем;
- реле управления электромагнитным клапаном (прямое/реверсивное);
- парольная защита параметров устройства;
- выход на внешнее управления (например, педаль);
- возможность калибровки.
Условия работы и технические характеристики Устройство предназначено для работы в интервале температур от -10С до +35С и относительной влажности воздуха 98% при температуре +25С. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов.
Группа условий эксплуатации в части механических воздействий М1 по ГОСТ 17516-72. Режим работы длительный.
Напряжение питания шкафа - 220В.
Максимальный коммутируемый ток - 12А (3 фазы).
Автоматическая станция дозирования АСД1 (на 2 насоса)
Автоматическая станция дозирования “АСД1 на 2 насоса” (производитель - АМПИКА Россия) предназначена для работы в составе комплексов точного дозирования жидкости. Может управлять дозированием от 2 разных насосов, которые используют 2 отдельных расходомера.
При испытаниях на стенде была достигнута точность дозирования 0,1...0,25% в зависимости от выдаваемой дозы с постоянной повторяемостью результатов.
Минимальная доза при использовании расходомера ИР-1 - 50 мл.
Технические характеристики: - переключатель режимов работы: ручной/автоматический.
- переключатель Насос1 / Насос2 (может работать либо "Насос 1", либо "Насос 2". Одновременная работа 2-х насосов невозможна). На каждом насосе должен быть установлен индивидуальный импульсный расходомер.
В ручном режиме позволяет включить насос на требуемое время для заполнения системы;
- автоматическая выдача заданной дозы (включение и отключение внешнего исполнительного устройства (например, насоса и (или) электромагнитного клапана) по сигналам импульсного расходомера;
- автоматическая выдача цикличных доз; выход на внешнее управляющее устройство (например, педаль);
- отображение значения выдаваемой дозы;
- подсчет суммарного количества жидкости, прошедшей через систему, с возможностью его обнуления;
- возможность задания коэффициента для перевода импульсов в реальные единицы измерения объема или массы;
- прямое и реверсивное управление магнитным пускателем (для подключения электродвигателя насоса);
- реле с током до 10А для подключения электромагнитного клапана;
- DIN-рейка для установки дополнительного оборудования (например, автомата защиты электродвигателя насоса);
- парольная защита параметров устройства;
- питание шкафа - 220В.
Может использоваться с импульсными расходомерами ИР-1 и OGM-25-P или аналогичными.
Принцип работы: Дозатор “АСД1”, находясь в составе раздаточного комплекса, осуществляет управление электродвигателем насоса и клапаном отсечки, основываясь на сигналах импульсного расходомера.
Дозатор может работать с любыми типами импульсных расходомеров. Для предотвращения помех (ложных срабатываний) при работе с расходомерами, имеющими механические контакты (например герконовые датчики), в дозаторе предусмотрена возможность защиты от дребезга контактов с возможностью регулирования времени задержки прихода входного импульса.
В дозаторе предусмотрена система компенсации инерционности раздаточного комплекса (неконтролируемого расхода жидкости вследствие конечного времени срабатывания исполнительных механизмов) путем ввода поправочного коэффициента, учитывающего время срабатывания исполнительных механизмов.
Электрическая часть дозатора “АСД1” включает в себя:
- Программируемый контроллер, получающий сигналы от импульсного расходомера и подающий команды на исполнительные устройства;
- Исполнительные устройства (магнитный пускатель и реле управления клапаном отсечки);
- Блок питания 24В;
- Панель управления;
- Выключатель питания;
- Защитный автомат;
Конструктивно автоматическая система дозирования “АСД1” выполнена в виде стального шкафа с открывающейся дверцей, на которой расположена панель управления дозатором, имеющая в своем составе кнопки управления и дисплей. Для предотвращения доступа к электронной части дозатора посторонних лиц, в конструкции дверцы предусмотрен замок с ключами. Конструкция шкафа предусматривает его настенное крепление.
Минимальный размер дозы, выдаваемой дозатором, обусловлен конфигурацией оборудования, используемого раздаточным комплексом (насос, клапан отсечки, расходомер).
Минимальный размер дозы складывается из двух величин:
1. Количества жидкости, приходящейся на один импульс (определяется типом используемого расходомера).
2. Инерционностью системы (количества жидкости, проходящей через систему после получения сигнала "СТОП".
Эта величина зависит от производительности насоса, вязкости перекачиваемой жидкости и времени срабатывания клапана отсечки - чем меньше производительность насоса и чем меньше время срабатывания клапана отсечки, тем меньше минимальный размер дозы).
Назначение:
Шкаф управления является универсальным устройством и предназначен для управления электродвигателем насоса объемного типа (винтовой, кулачковый, шестеренный, перистальтический и т.п.). Дозирование по времени может использоваться там, где не требуется большой точности, а также где проблематична установка расходомера (например, на липкие или химически активные жидкости, когда стоимость расходомера может быть больше стоимости насоса).
Используя частотную регулировку подачи и таймер, можно легко отрегулировать требуемую выдаваемую дозу.
В устройстве предусмотрены клеммы для подключения внешнего управления подачей, например, педали (в комплекте не идет).
Рекомендуем устанавливать на выходе подающего трубопровода обратный клапан, который после отключения насоса будет закрываться от отсекать дозу.
Устройство выполняет следующие функции:
- ручное включение электродвигателя дозатора (для заполнения насоса и для ручного управления насосом);
- автоматическая выдача дозы по времени;
- регулирование производительности электронасоса с помощью частотного преобразователя;
- защиту электродвигателя от перегрузки;
- отображение установки дозы (время дозирования);
Условия работы и технические характеристики.
Устройство предназначено для работы в интервале температур от -10С до +45С и относительной влажности воздуха 98% при температуре +25С. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов.
Группа условий эксплуатации в части механических воздействий М1 по ГОСТ 17516-72.
Напряжение силовой цепи, В: 380/220 +/- 10%,
Частота, Гц: 50,
Мощность электродвигателя насоса, кВт 1,5
Напряжение цепей управления, В: ~220.
Регулировка реле времени: от 0,1 с до 99 минут.
ВНИМАНИЕ!!! При работе обращайте внимание на минимальную частоту вращения вала электродвигателя. В случае, если она будет менее 600 об/мин, требуется установка дополнительного вентилятора охлаждения.
