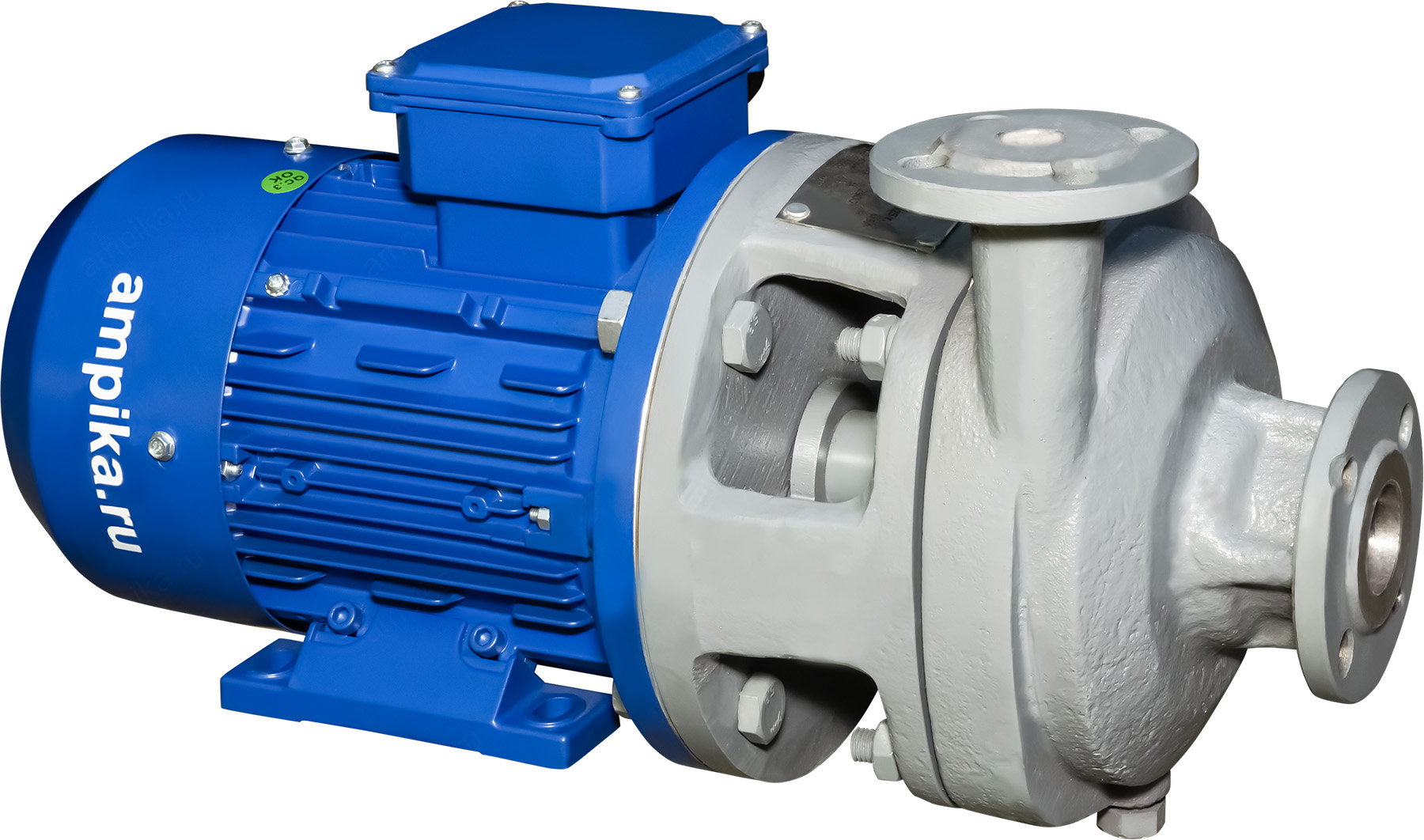

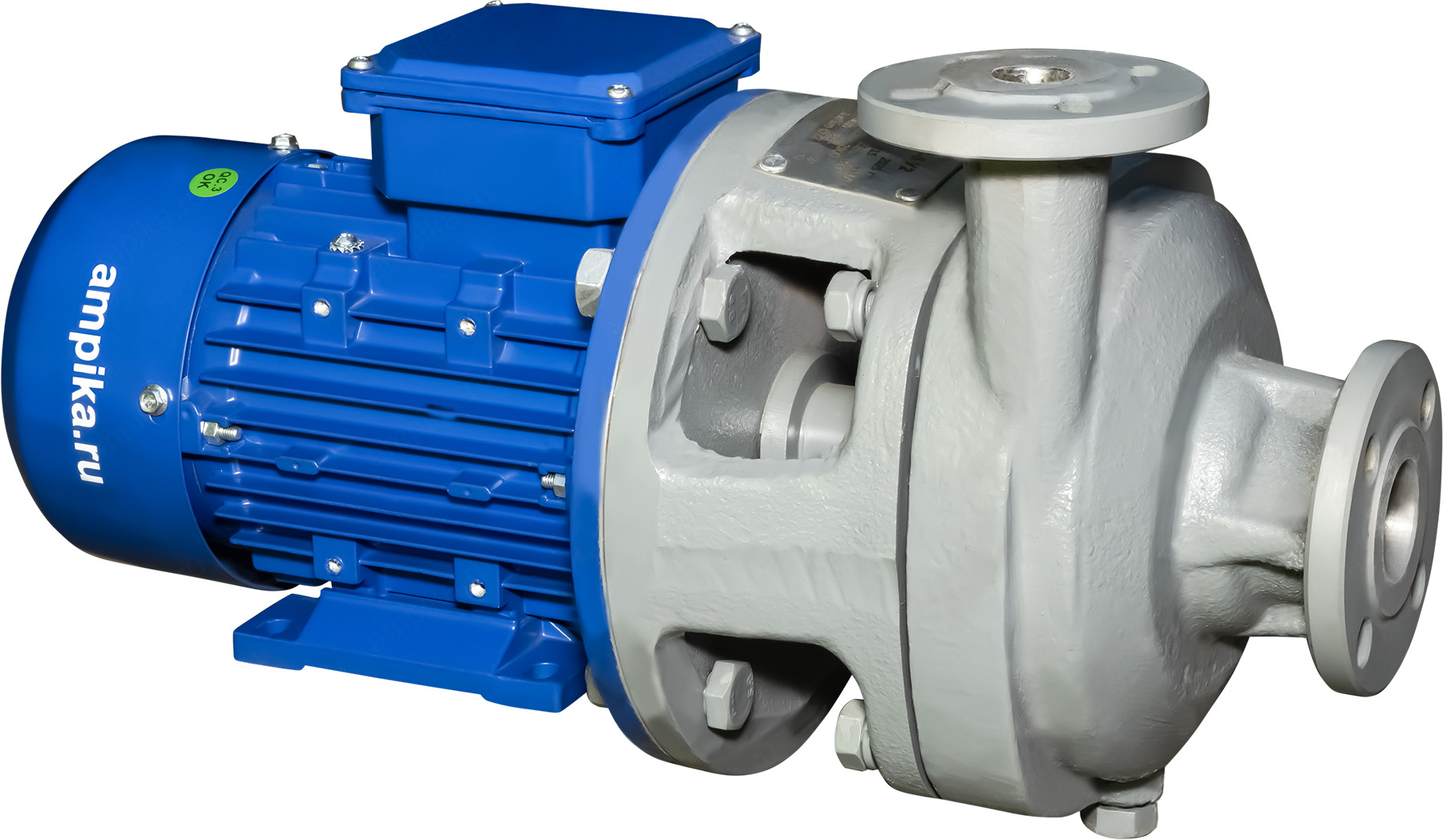

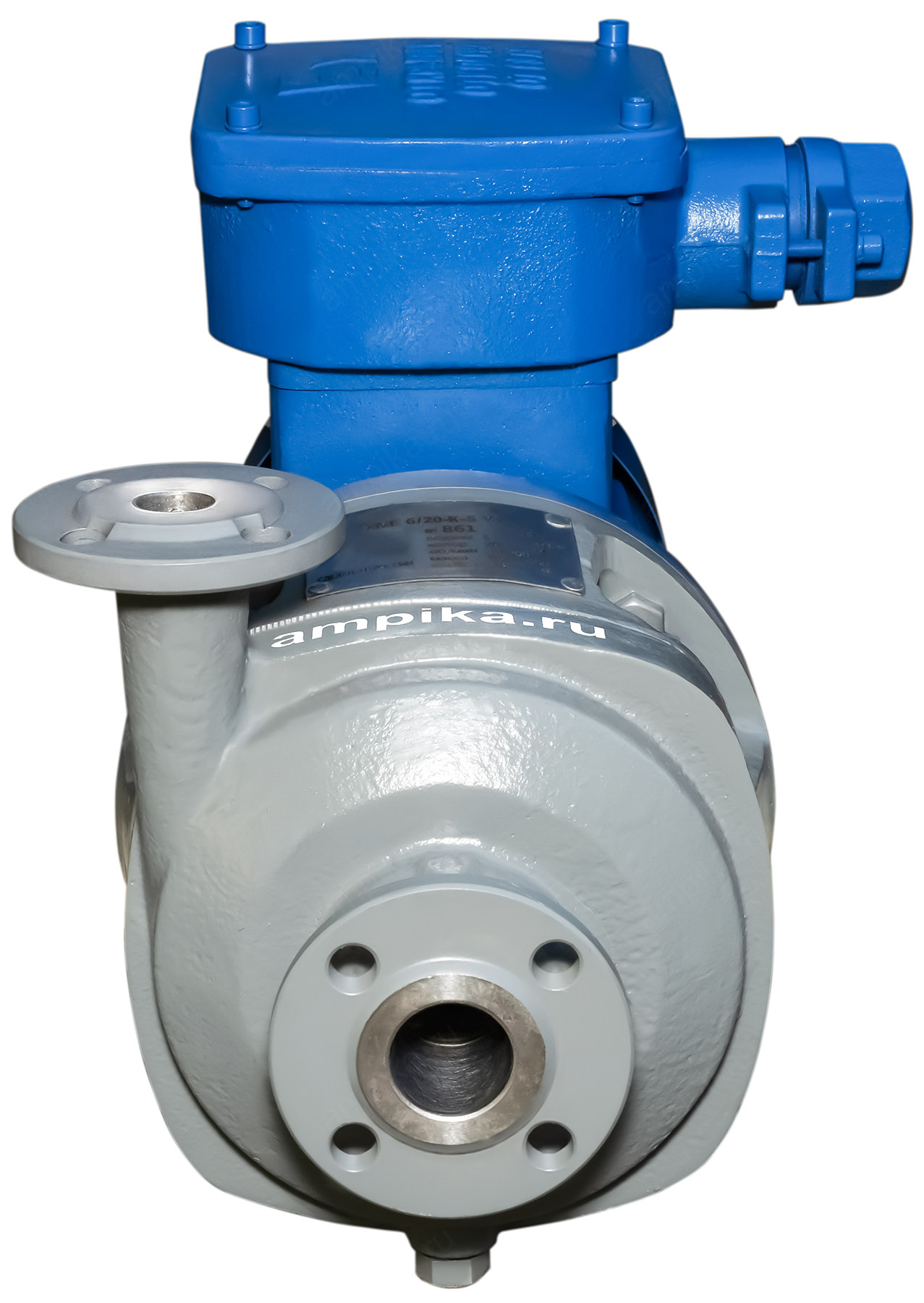

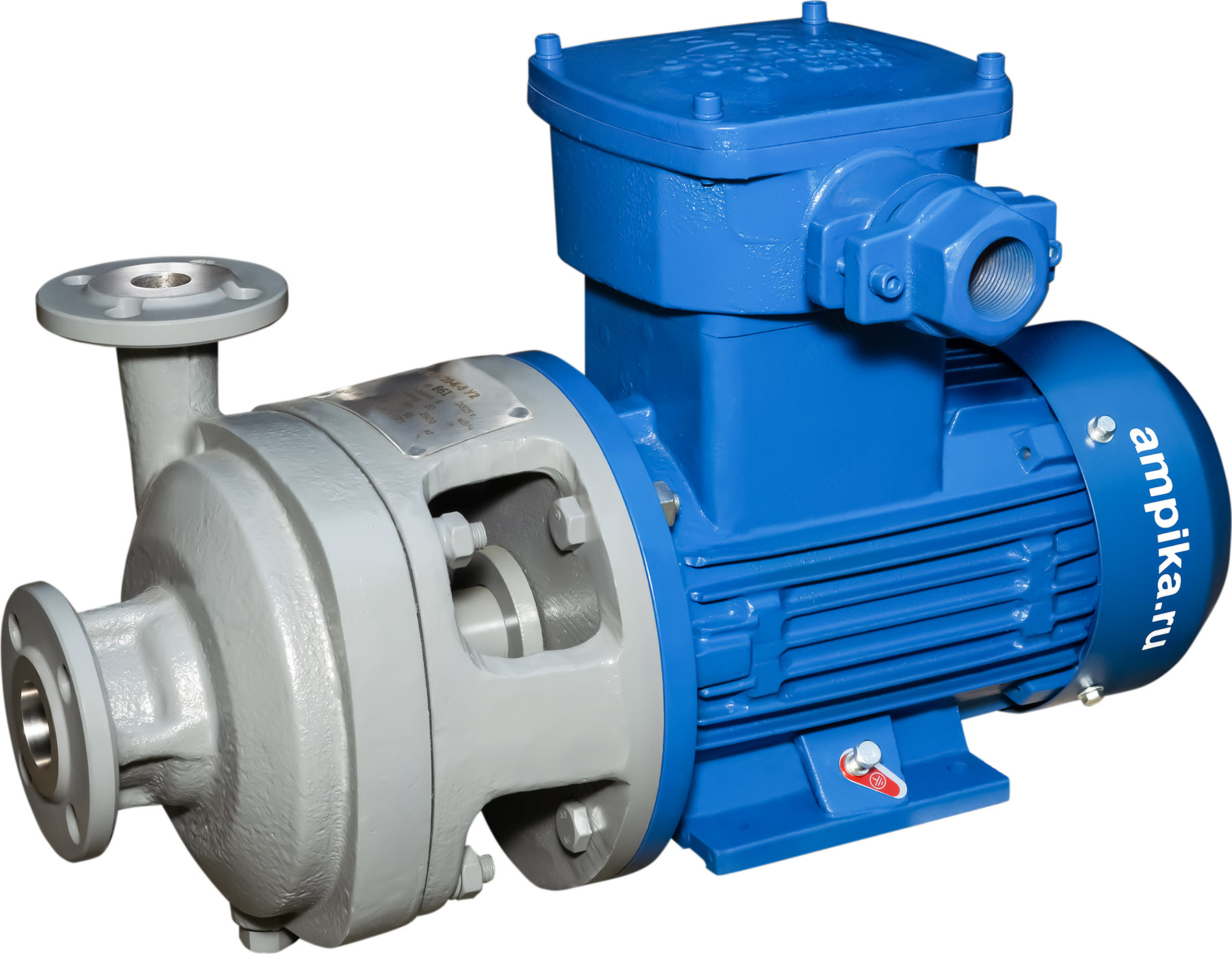

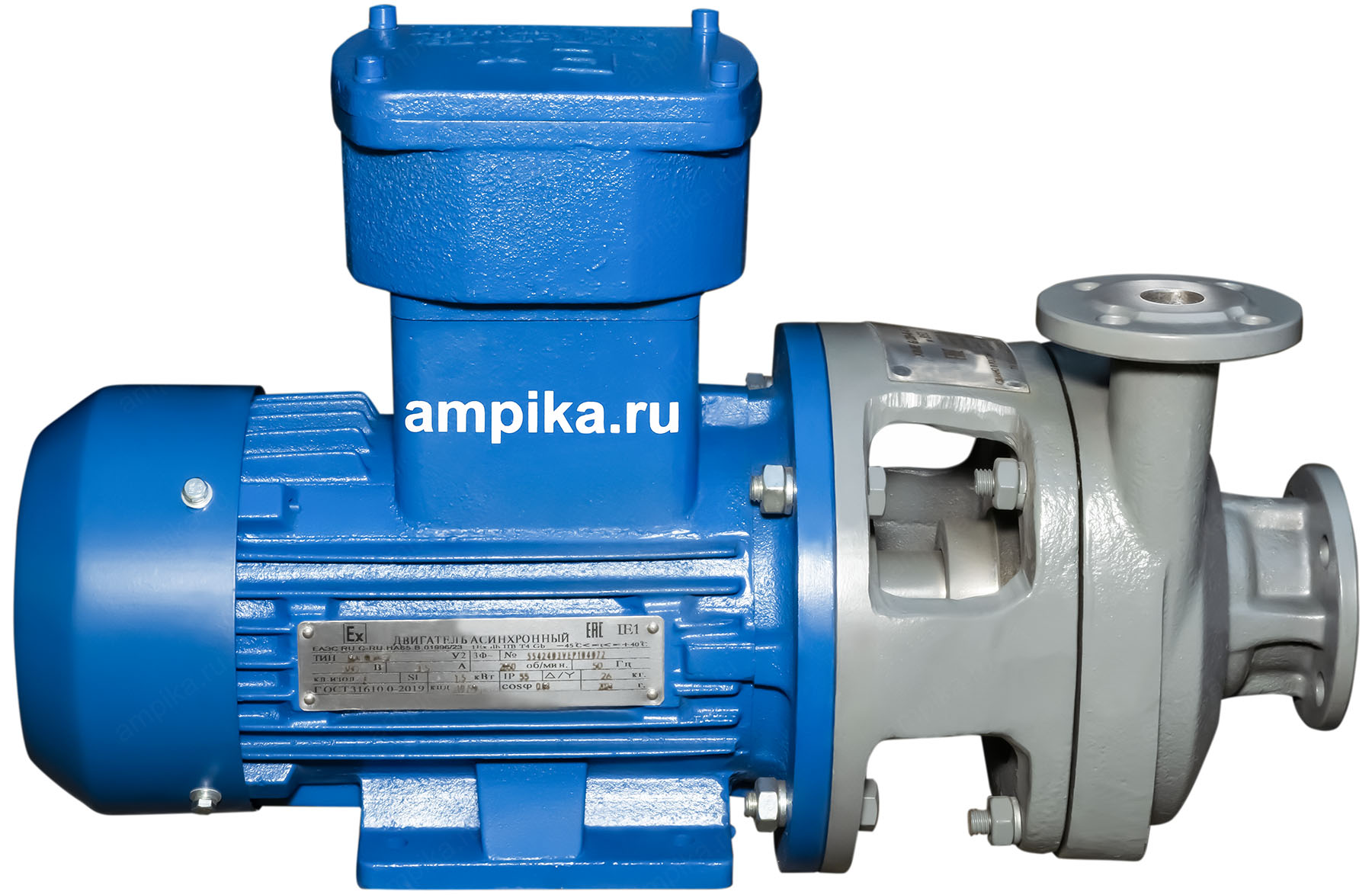

ХМ6/20К-5 с э/д 1,5 кВт (ВЗР)

В наличии

Производитель

Отечественные

Страна

Россия

Код товара

31769

Подача

6 м3/час

Напор

20 м.в.ст

Размеры

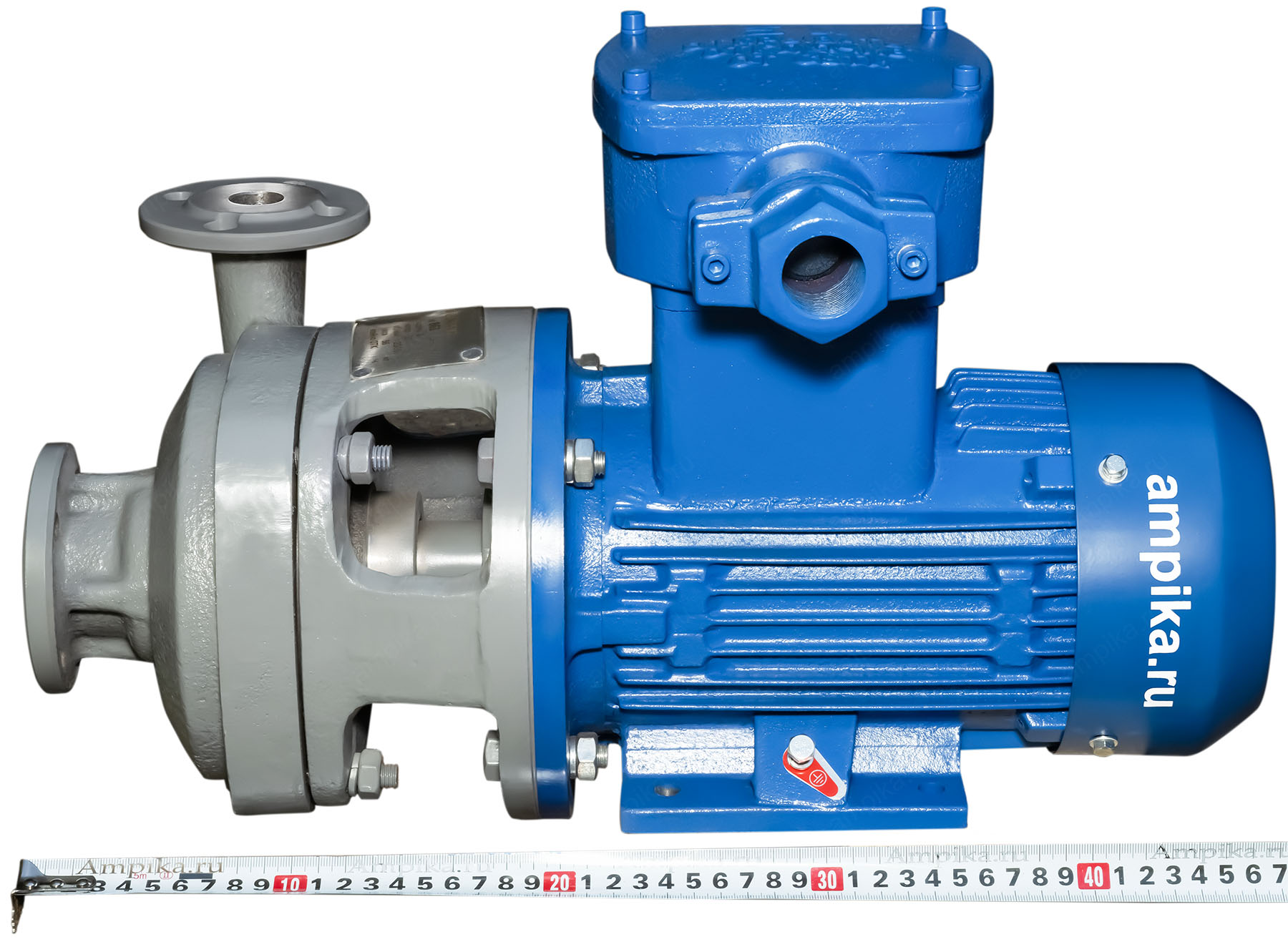

478х190х74

Масса

39 кг

Вход

Выход

Мощность

1,5х3000(ВЗР) кВт x об/мин

Цена с НДС

74900 ₽

Заказать

Описание

Химические моноблочные насосы ХМ предназначены для перекачивания нейтральных, химических активных и горючих жидкостей, пары которых могут образовывать с воздухом взрывоопасные смеси категорий ПА и ПВ, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.001.

Показатели перекачиваемых веществ:
Кинематическая вязкость, м2/с - не более 5х10-6.
Плотность, кг/м3 - не более 1500...1900 (зависит от мощности э/д).
Объёмная концентрация твёрдых включений, % - не более 0,5.
Размер твёрдых включений, мм - не более 0,2.
Температура перекачиваемой жидкости, ˚С - в пределах от –20 до +100.

Маркировка насоса, расшифровка:
(А)ХМ50-32-125К-5,
АХМ – химический моноблочный насос, с открытым колесом,
ХМ – химический моноблочный насос, с закрытым колесом,
50 - диаметр патрубка, всасывающего рабочую жидкость, мм,
32 - диаметр патрубка насоса на выходе жидкости, мм,
125 - номинальный диаметр рабочего колеса, мм,
К - исполнение насоса по материалу, из которого изготовлена проточная часть:
«К» - высоколегированная хромоникелевая нержавеющая сталь марки 12Х18Н9ТЛ;
«Т» - титановый сплав марки ТЛ3 или ВТ1-0;
5 - исполнение насоса по типу применяемого уплотнения вала:
С - одинарное сальниковое уплотнение;
СД - двойное сальниковое уплотнение;
5 - одинарное торцовое уплотнение;
55 - двойное торцовое уплотнение.

Тип уплотнения характеризует также максимально допустимый уровень давления жидкости на входе в насос:
Уплотнение типа "С" и "СД" - 3,5 кгс/кв.см;
Уплотнение "5" - 3,5 кгс/кв.см;
Уплотнение "55" - 8 кгс/кв.см.

Дополнение к описанию: Агрегаты электронасосные и насосы центробежные типа «ХМ» предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 и кинематической вязкостью до 30*10-6 м2/с (30 сСт) с объёмной концентрацией твёрдых включений не более 1,5 % с размером твёрдых включений не более 1,0 мм.

Расшифровка условного обозначения насосов :

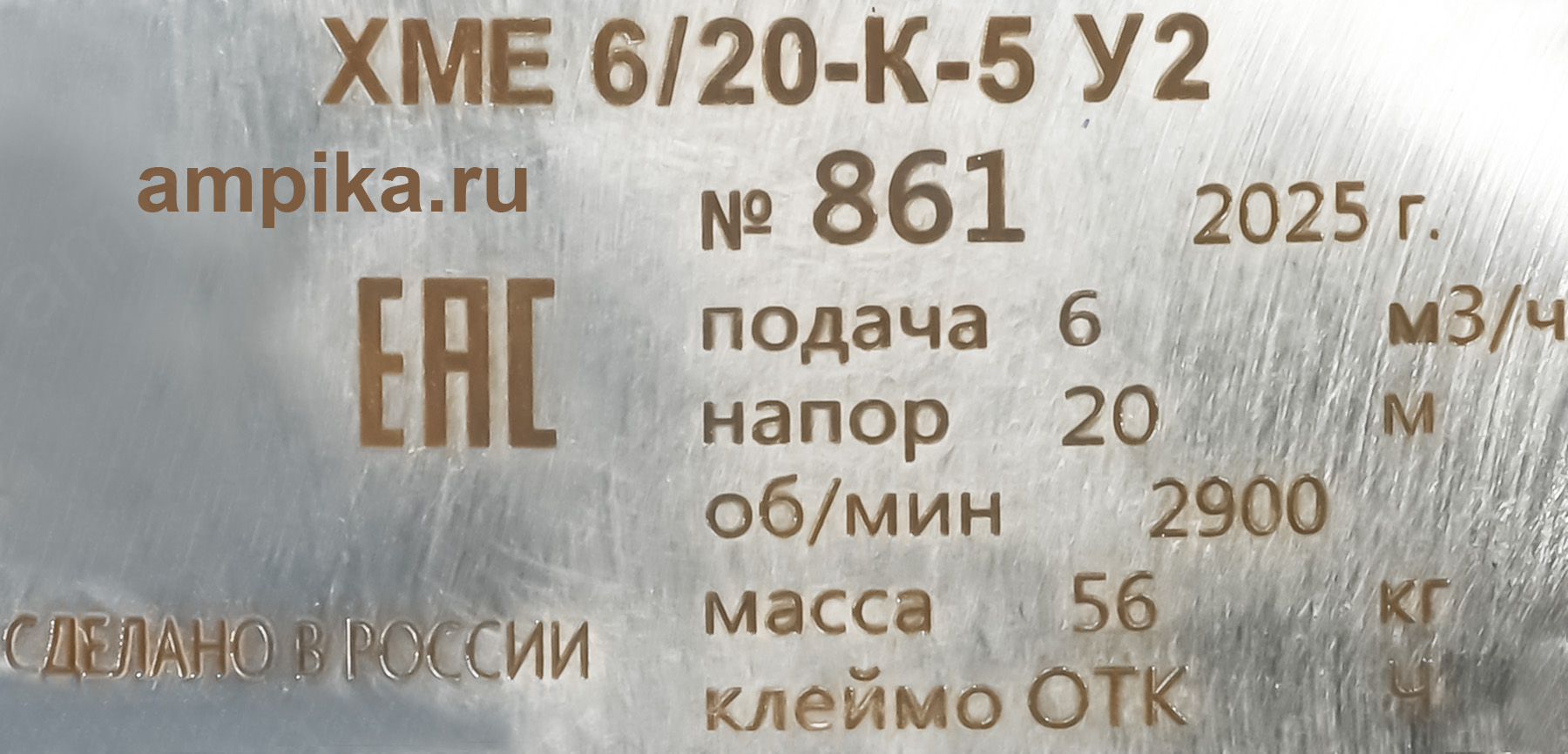

ХМ 6/20 – К – 5 – У2 где
ХМ – химический горизонтальный моноблочный,
6 – подача, м3/ч,
20 – напор, м,
К – условное обозначение материала проточной части,
5 – исполнение насоса по типу применяемого уплотнения вала,
У – климатическое исполнение,
2 – категория размещения,
1,5 КВт - мощность электродвигателя,

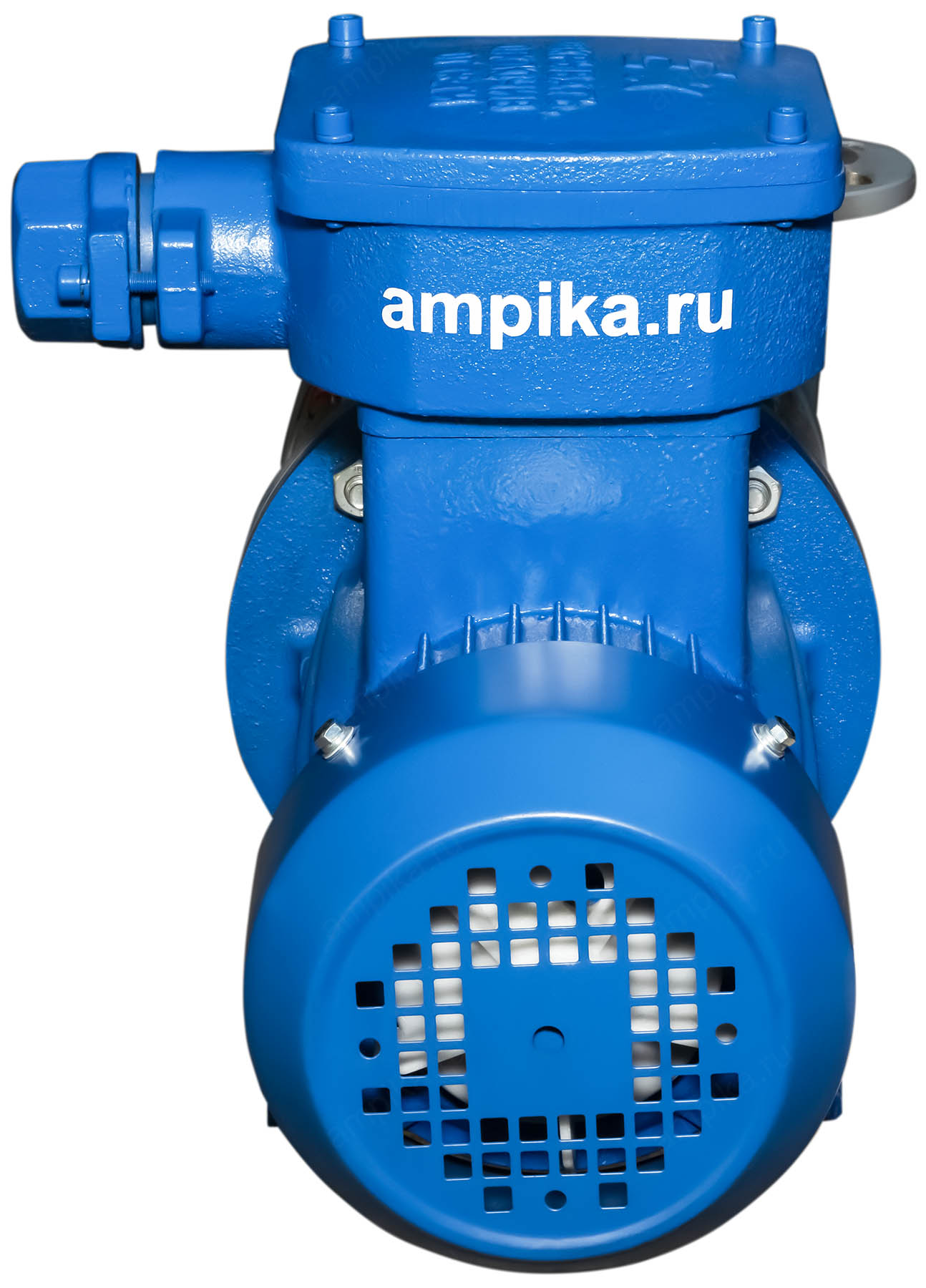

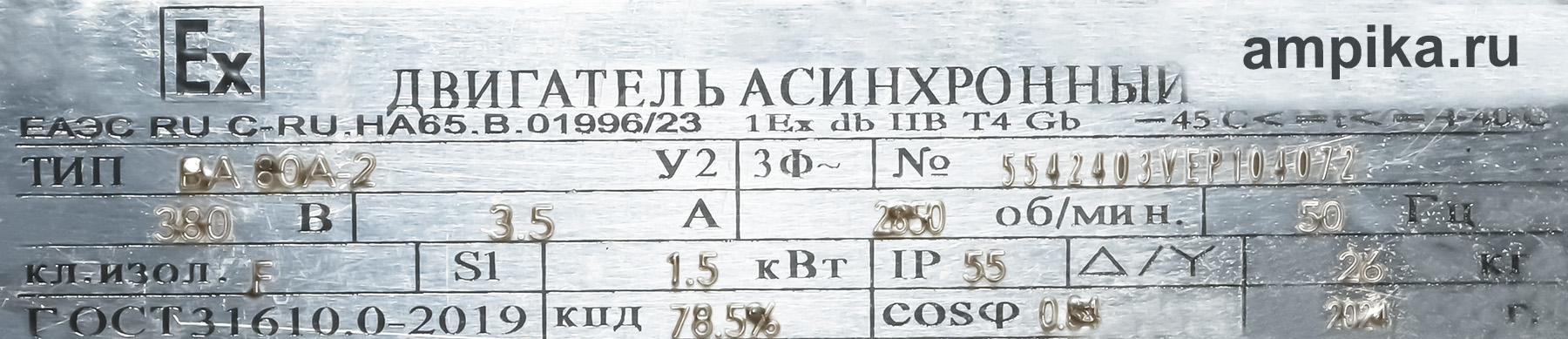

ВЗР - взрывозащищённое исполнение электродвигателя.
